高級纖維路徑鋪設技術
考慮到您的制造方法是必不可少的，3D打印設計與其他制造工藝的設計一樣重要，特別是在使用markforged高強度3D打印機的時候。有一些幾何圖形和技術非常適合利用3D打印技術進行制造，而其他工藝則顯得不是那么重要 - 我們希望您考慮如何有效地使用我們獨特的纖維布線方法來提高3D打印零件的強度。上一篇文章介紹了一些基本的纖維鋪設技術，包括夾心板，同心軸加固和外殼加固技術，簡要闡述了不同的加固方案以及如何使用它們。在本文中，我將重點詳細介紹以上幾種纖維鋪設技術，以展示如何更高效的利用這類技術來幫助您提升零件強度。
針對特定的受力方向進行優化
雖然同心軸纖維鋪設方式可以在零件外輪廓邊緣進行纖維加固，但有時需要針對特定方向或加載情況進行特殊加固。在許多情況下，根據已知的裝載條件，您可能需要在零件的局部區域進行獨立纖維加強。使用我們的“纖維角度”選項，您可以通過沿該方向?qū)R纖維，從而有效地提高零件的強度。傳統的復合材料由許多復合纖維層組成，并且在每層中纖維以特定方向或“纖維角度”排列。為了制造均勻的復合纖維板，每一層都從前一個角度旋轉一個特定的角度，直到整個復合材料片材是“準”各向同性的。

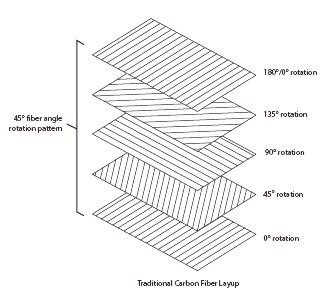

 （傳統碳纖維鋪層組合物，每層具有不同的纖維角度）

如果您需要在特定方向上加大強度，而不是不斷旋轉纖維鋪設方向，您可以將它們?nèi)吭O(shè)置為沿著一個或幾個關鍵的方向進行鋪設。因為纖維與零件的加載條件一致，從而可以優化零件在該方向上的強度。下面的零件是無人機臂，主要需要沿臂長加固以防止彎曲。默認情況下，當您使用各向同性填充進行加固以模擬準各向同性纖維鋪設時，纖維角度將會進行旋轉。
為了有效地加強這個零件，您可以編輯各向同性填充零件的設置（在外部或內部視圖中），并將每個加固層的光纖角度設置為0。您可以對一組纖維或單一纖維層進行設置。這將大限度地增加零件沿臂長方向的強度。

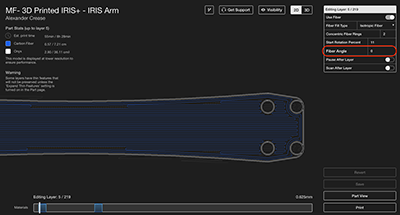

（通過調整特定層或組的纖維角度，可以優化零件在特定方向的強度）

這種技術也可以擴展到多個方向 - 如果有兩個主要方向需要加固，您可以將纖維角度設置為在兩個方向之間切換鋪設，以使得零件在兩個方向的硬度都很強。

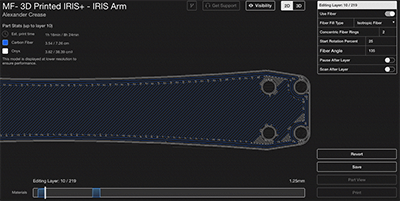

（您還可以設置纖維角度以指定的角度進行旋轉鋪設）

纖維條紋
纖維條紋需要多個堆疊的夾心板以進一步加強零件在XY平面上的抗彎曲力。如果您的零件厚度較厚且橫截面相當一致，則可以使用纖維條紋進一步加強零件，使其疊加夾心板，從而使其具有更加一致的纖維增強特性和更強的抗扭曲力。

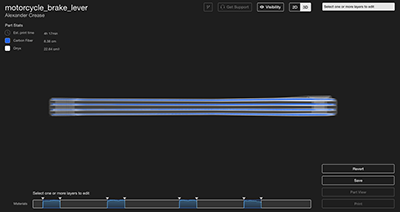

（通過疊加夾心板，纖維條紋可以在平面彎曲中實現更高的抗扭強度）

選擇性加固
雖然纖維條紋和外殼加固通常對規則體的橫截面能起到良好作用，但有時候加強零件的特定截面或局部特征比用均勻間隔的纖維條紋方式加強更有意義。在這種情況下，需要考慮一些特殊情況以保證夾心板仍可均勻分布。我們可以將STS Turbo公司的摩托車尾部掛腳座下面的零件拆分為兩部分：頂翼部分，防止騎乘者的腳太靠近后輪胎懸掛；承重支架，用螺栓孔安裝腳釘并安裝到摩托車的其余部分。

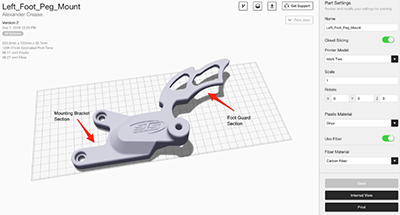

（零件的每個部分都需要不同的加固方案 - 跨越零件高度的夾心板不會起到作用）

零件需要質地堅硬并且耐彎曲，但標準夾心板不會以我們所需的方式加固零件 - 將纖維添加到最上層，最下面的層會產生不均勻的夾心板并導致零件損壞。為了解決這個問題，我們可以設置夾心板的兩個想多平坦部分 - 一個夾住零件的“護腿”部分，一個夾住零件的安裝支架部分。這被稱為選擇性加固 - 我們正在定義需要加固的特定區域，并確保每個區域都有夾心板。

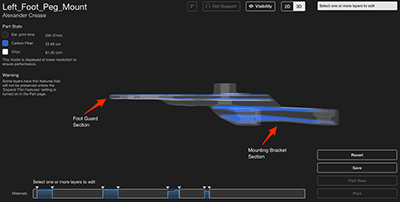

（每個截面都使用平衡夾心板來增加零件強度，以優化鋼筋）

然后該零件需要在螺栓孔周圍近一步加強，以局部改善零件強度并支撐施加到腳釘?shù)闹亓浚撃_釘是栓緊在零件頂部的腳釘間隔件結。
組合
Eiger軟件提供的層級控制粒度允許您以多種方式進行有效加強，您可以利用多種不同方式合并使用來加固所需零件。
上面所使用的腳釘安裝示例就是一種有效的纖維布線方法，可用于選擇性加固方式來抵抗平面內彎曲，但可能需要更高的強度才能獲得可靠和穩健的解決方案。該零件的機翼部分本身并不承重，但能抵抗平面內的彎曲，而帶安裝圖形的部分將承受來自螺栓的壓縮載荷并承受其扭轉載荷，因為腳釘將承受外部壓力。 我要在沉頭孔的下面添加一段層來加固螺栓孔。 這部分纖維在其區域內相對居中，所以僅添加一層夾心板即可。

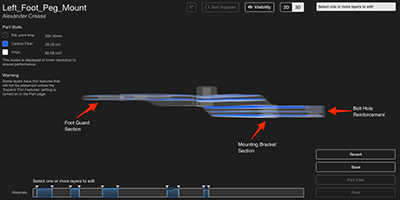

（碳纖維的中央面板既加強了螺栓孔，又提供了額外的抗彎強度）

接下來，我要將零件的較低區域罩起來，以提高其繞Z軸抗彎曲的強度，以幫助抵抗外在施加的壓力。我要添加同心軸纖維到零件頂部的區域中。這可以提高零件的抗壓強度，并且可以提高零件的抗扭強度，防止腳釘扭曲并從孔中鉆出。

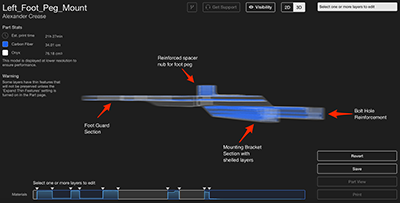

（這個零件現在已經通過多種技術加強，以提高不同領域的零件強度）

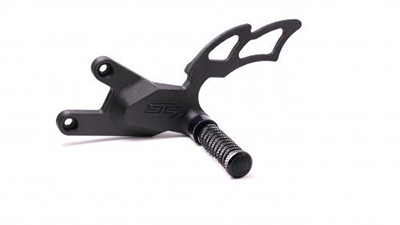

（具有優化后的3D打印腳釘固定架）
