3D打印耐克鞋,實現鞋類設計的復雜性和定制化
發布時間:2025-02-25
2025年2月,美國專利商標局(USPTO)已授予耐克一項涉及新型鞋類3D打印工藝的專利。該專利涉及一種創新方法,通過將數字設計直接3D打印到織物材料上,從而制作出鞋面。接著,將鞋底直接3D打印到鞋面部分,消除了傳統雙部分制鞋技術的需要。

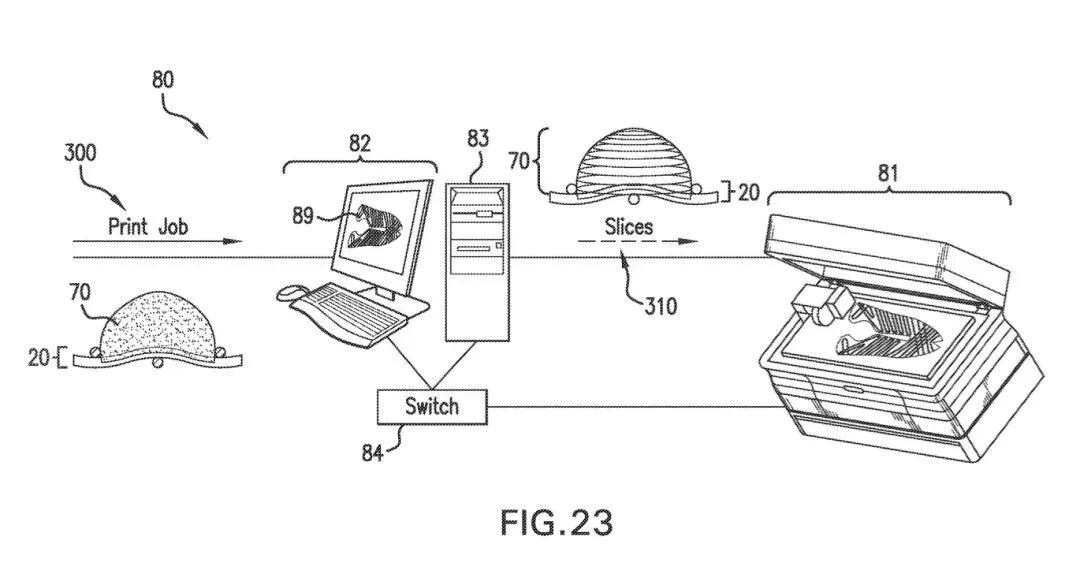

耐克采用的這種技術為材料定制提供了更高級別的靈活性,使設計師能夠根據需要調整鞋面的強度、剛度、支撐性、柔韌性和耐磨性。此外,這種方法通過去除厚重的粘合劑、縫線和多余的材料層,有助于實現更輕盈的鞋類設計。新專利(US-12226973-B2)還可能減少材料浪費,提升定制產品的可持續性。 圖片展示了耐克新專利的鞋類3D打印工藝
此項專利最初于2023年12月提交,并在去年4月公布,最終在本周獲得批準。主要發明者包括David P. Jones和Ryan R. Larson。Jones是多項與在織物上直接3D打印以進行服裝組裝相關的專利的共同發明人。Larson則是耐克鞋類緩沖創新數字和3D緩沖系統總監,也是公司增材制造業務的關鍵人物。
耐克的新型鞋類3D打印專利

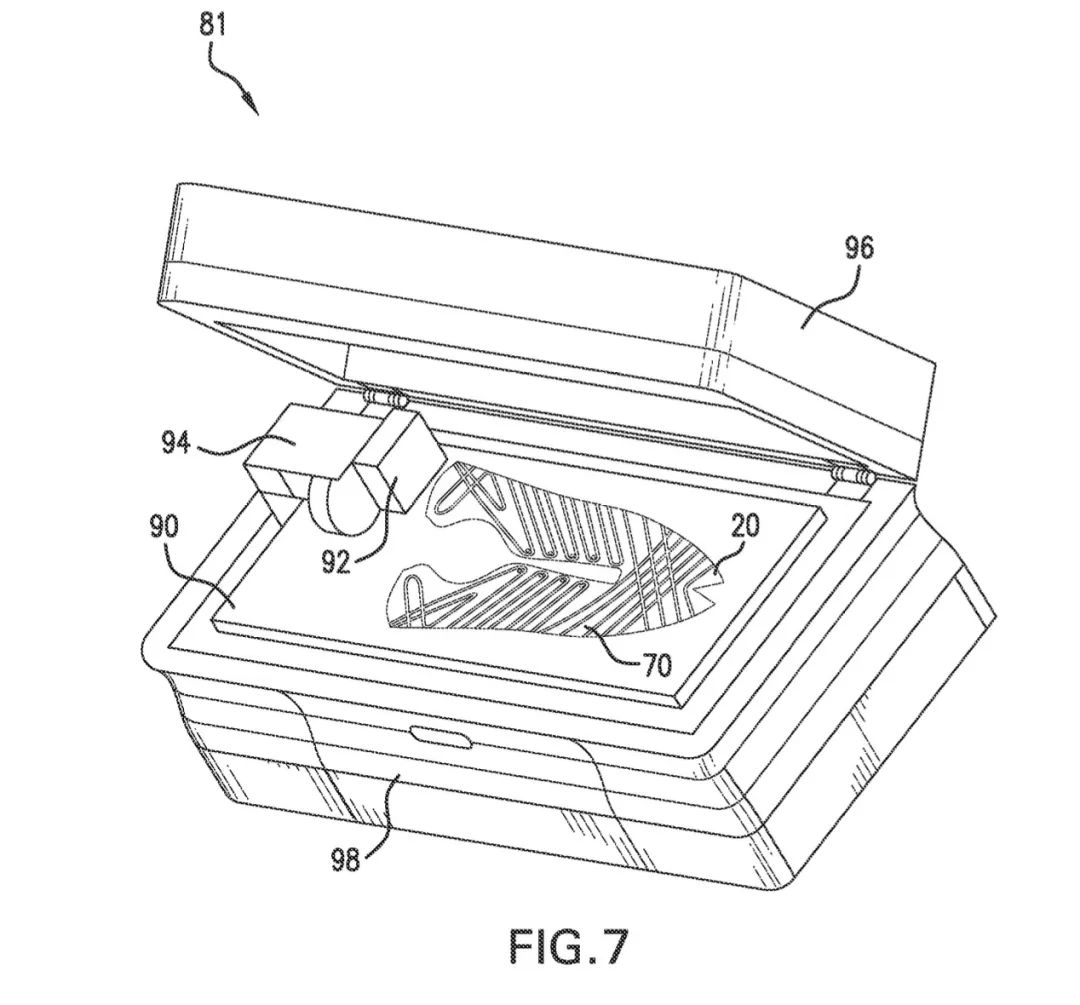

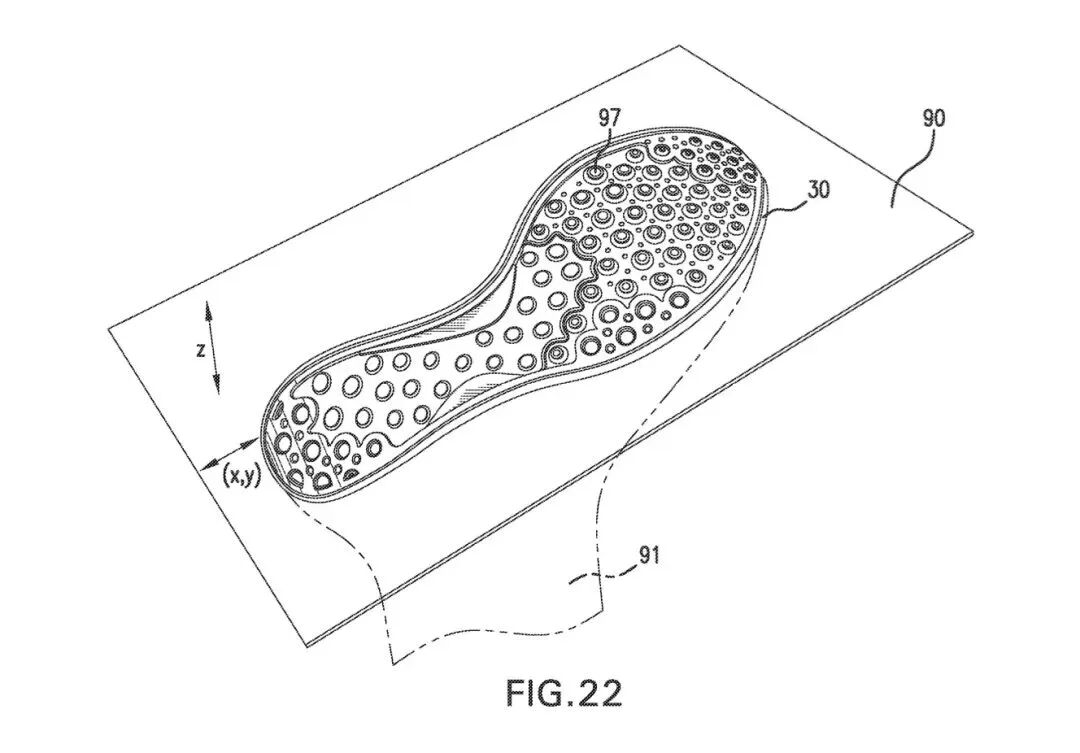

根據官方文件,耐克新的3D打印專利技術首先為鞋面和鞋底部分創建數字3D圖案。接著,將針織、機織或非織造織物平鋪在3D打印機的托盤上,并直接將油墨、樹脂、丙烯酸、聚合物或熱塑性材料擠壓到織物上,以創建所需的圖案。 鞋底3D打印工藝
根據專利描述,擠出的材料在固化前可能會被織物輕微吸收。此外,通過3D打印多層材料,可以在需要的地方形成加固區域,從而增加強度和靈活性。打印完成后,圖案通過紫外線固化,這對于在織物和擠出材料之間形成牢固的結合至關重要。之后,將扁平的鞋面塑造成3D形狀,以符合最終的鞋子設計。
接下來,將鞋面部分倒置在3D打印機內,并使用至少一種預先確定的三維抓握圖案,將鞋底直接3D打印到鞋面上。專利強調,中底和外底層可以由聚氨酯或泡沫橡膠等柔韌緩沖材料制成,以提升舒適度和耐用性。鞋面還可以添加可選的鞋墊,以實現更穩固的貼合。鞋底部分同樣經過紫外線固化,以硬化材料。最終,成品鞋將經過質量控制檢查。
該專利指出,此工藝適用于多種運動鞋,包括田徑鞋、籃球鞋、足球鞋、自行車鞋、網球鞋、棒球鞋、交叉訓練鞋和徒步鞋。專利還強調,這種方法同樣適用于制造其它類型的鞋,如正裝鞋、休閑鞋、涼鞋、拖鞋、船鞋和工作靴。
此外,文件透露,耐克的新3D打印工藝不僅限于鞋類。它還可用于制造一系列服裝、服飾和設備,如帽子、夾克、襯衫、手套和其它運動裝備。
耐克十多年來的3D打印鞋類創新

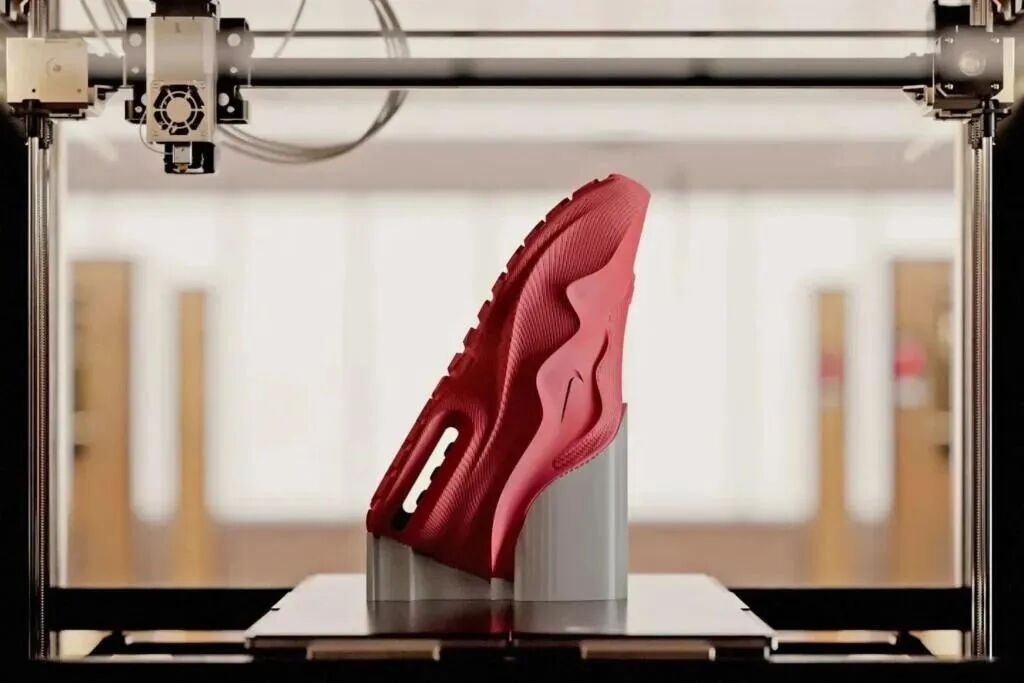

增材制造對于耐克而言早已不是新鮮事。早在2013年,這家總部位于俄勒岡州的制鞋巨頭就推出了它的首款3D打印足球鞋Vapor Laser Talon。這款鞋利用選擇性激光燒結(SLS)增材制造技術生產鞋釘?shù)哪_板,重量減輕至158克,旨在實現更快的沖刺速度和最佳的抓地力。 耐克最新專利鞋類3D打印工藝采用3D打印鞋面
隨后,耐克發布了多款產品,包括2016年與惠普合作,充分利用了Multi Jet Fusion(MJF)3D打印技術。同年,耐克推出了專為獲得七次奧運會金牌的短跑運動員Allyson Felix設計的Zoom Superfly Flyknit跑鞋。這款鞋款的釘鞋原型采用SLS 3D打印,以確定柔韌性和彈性之間的最佳平衡。耐克表示,這一過程將迭代時間縮短至幾天,從而加速了設計過程。傳奇牙買加女子100米短跑運動員Shelly-Ann Fraser-Pryce也與耐克合作,為2016年奧運會定制了3D打印鞋原型。
這家世界領先的運動鞋制造商在2018年繼續與3D打印技術合作,前男子馬拉松世界紀錄保持者Eliud Kipchoge穿著了一雙采用全3D打印鞋面的Nike Vaporfly Elite Flyprint。
Flyprint是高性能鞋類中第一款3D打印紡織鞋面,同時也是耐克在增材制造方面的一個重要轉變,從原型設計轉向了量產。當時,耐克全球跑步鞋高級總監Bret Schoolmeester表示:“這是我們首款大規模應用[3D打印]技術的鞋面?!蓖辏涂藢⑦@些高性能跑鞋推廣至更廣泛的市場。
耐克于去年推出了Air Max 1000,這是該公司首款幾乎完全采用3D打印生產的運動鞋,當時引起了廣泛關注。這款新設計在拉斯維加斯的ComplexCon上亮相,由耐克與柏林的Zellerfeld共同開發,后者以3D打印鞋類專業知識而聞名。在這一時尚與音樂盛會上,通過抽簽預購的方式發售了1000雙。
本文來源:南極熊3D打印 如侵請聯系
