使用 Onyx?? 和連續碳纖維打印

用于 CNC 養護協作機器人的機械臂夾爪

客戶簡介

Dixie Iron Works 成立于 1933 年，主要為石油和天然氣行業提供閥門、接頭、油井檢修泵和其他流量控制設備。公司的使命是提供更優質、更安全的流量控制設備。Dixie Iron Works 因其名為 MSI 的主要產品系列而聞名。

在過去二十年里，石油和天然氣行業的蓬勃發展吸引來許多新的競爭對手。這導致 Dixie 生產的產品變得商品化。激烈的競爭使價格急劇下降，競爭對手們不得不將生產基地遷往海外，以獲取低價的勞動力。而 Dixie 始終堅持美國制造，并在德克薩斯州設有兩個工廠。

現任企業主 Gerard Danos 擁有工程學背景。他堅信創新才是 Dixie Iron Works 的未來。他信任內部工程師，并鼓勵他們針對公司面臨的挑戰，開發創造性的解決方案。此外，他還提倡員工隊伍多元化，通過聘用接受過增材制造培訓的年輕工程師，為創新帶來新的思路。這些方法共同構成了這家制造企業的獨特管理方式。

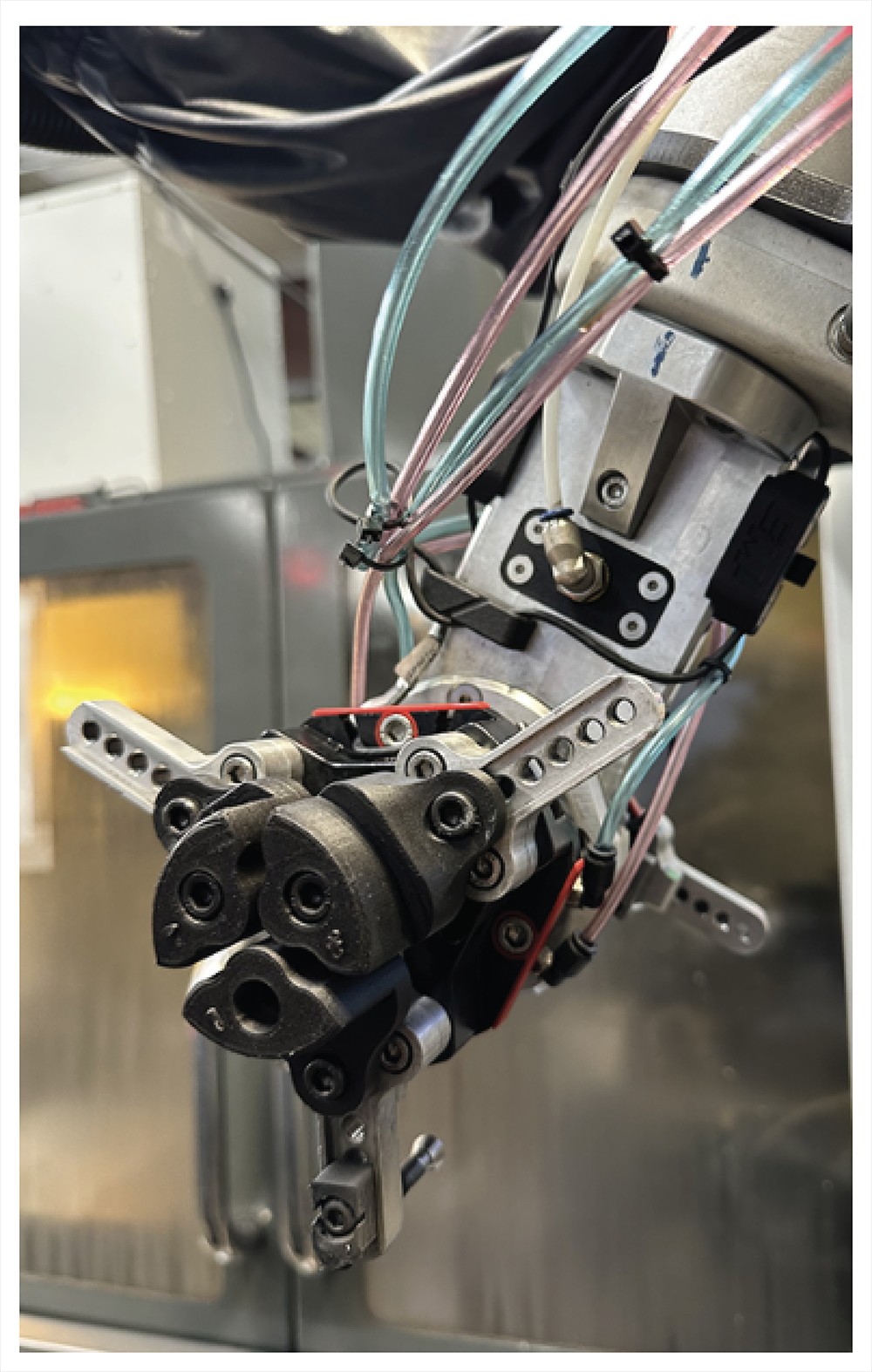

Metal X?? 打印的協作機器人夾爪底座

夾爪部分采用 Onyx?? 打印材料

挑戰

Danos 意識到，公司要想與時俱進，就必須進行創新，特別是新產品設計。他認為采用增材制造技術是一種方案，它可以在不干擾公司數控生產計劃的情況下，更快實現零件的設計迭代和全面生產。為此，他投資購買了一臺 Markforged X7 打印機，這是一臺工業級打印機，能夠生產以連續碳纖維增強的復合材料零件。他還鼓勵工程師使用 Markforged 開發的耐用熱塑性塑料 Onyx 以及金屬零件探索更多創新可能性。

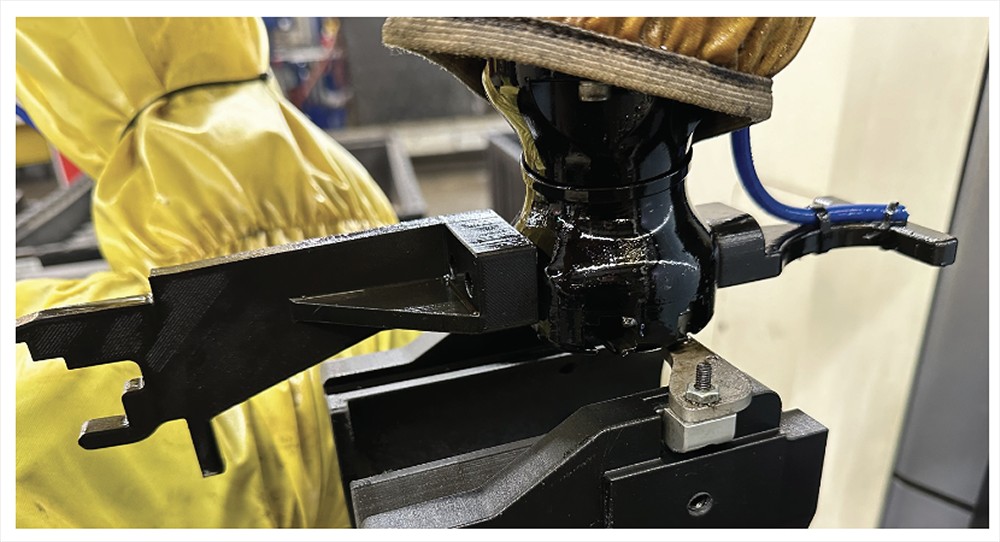

采用 Onyx?? 材料打印的原材料夾爪

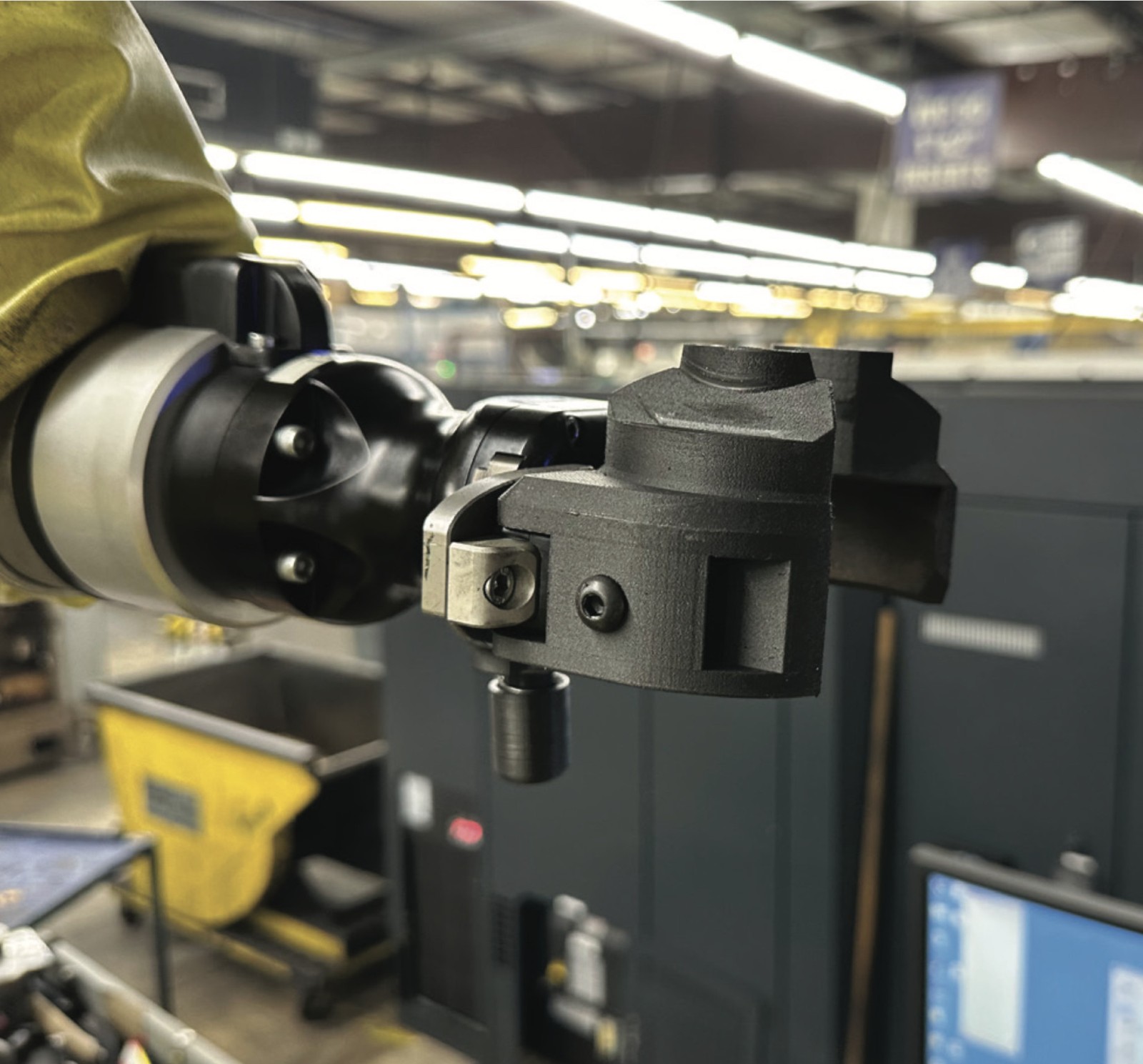

帶有采用 Onyx?? 和連續碳纖維材料打印的側裝延長工具

解決方案

當 Dixie 公司希望對價值 4.50 美元的尼龍 O 形圈支撐件進行工程改造，而一家供應商給出了高額報價后，Dixie 決定驗證 Danos 的“在實踐中學習”的方法自行完成改造。Dixie 工程團隊改進了支撐圈的設計，并在使用 X7 生產后進行了測試。3D 打印零件在所需工作壓力下的性能表現令他們喜出望外。此次成功讓他們開始嘗試在內部生產零件，這使得每個零件的成本僅為 47 美分。

現在，Dixie 每周需要使用十臺 Onyx One 打印機生產 400 個 O 形圈。這些經驗讓 Danos 和他的工程團隊相信，增材制造技術可以在制造生產零件方面發揮關鍵作用。

隨著對增材制造技術的不斷學習和經驗積累，Dixie 的工程師們最終遇到了 3D 打印復合材料零件的性能限制。他們想知道在金屬方面還有多大的發展空間，甚至考慮利用這種先進技術生產零件。

對 Danos 來說，投資購買 Markforged Metal X 打印機是一個順理成章的決定。Metal X 能夠生產工業級金屬零件，對于需要不斷擴大的 Dixie Iron Works 而言，是一個理想的解決方案。它比激光粉末床熔融 (L-PBF) 金屬打印機更加經濟實惠。而且，它使用的金屬粉末依靠聚合物粘合，因此，無需使用個人防護裝備來避免接觸到具有潛在危險的松散粉末。

此外，Metal X 使用的 Eiger 軟件與 Dixie 的 Onyx One 和 X7 打印機相同，這意味著工程團隊無需學習新的打印管理軟件。這種兼容性簡化了 Metal X 與現有流程的整合。

但接下來發生的事情卻出乎 Danos 的預料。工廠機械師看到 3D 打印金屬零件的質量后，詢問他們是否可以預約利用其來打印小批量的金屬零件，這些零件如果利用數控機床生產，則需要花費大量的時間進行復雜的機器設置。

在省去工具準備和設置時間之后，生產這些零件最終節省了大量成本。Dixie 團隊發現，他們可以經濟高效地按需生產小批量零件，而且不會對公司的數控生產能力造成壓力。重新設計零件以充分利用增材制造技術，還能節省更多成本。

Dixie Iron Works 在 Metal X 上生產過一個零件：飛鏢形止回閥限制裝置。“由于具有獨特的流動特性，因此用實心不銹鋼加工非常耗時和昂貴”，Danos 回憶道，“我們也嘗試了鑄造技術，但是我們的產量必須遠遠超過實際需要，才能使該方法具有成本效益?！爆F(xiàn)在，團隊會根據需要在 Metal X 上打印這個組件。

生產成本大大降低，Dixie Iron Works 無需再為小批量零件庫存而耗費資金。

在另一個案例中，團隊重新設計了一個之前為數控加工而設計的復雜小零件，使其更適合 Metal X 流程。他們將裝配合并成單個組件，材料用量節省 75%，而且只需一臺打印機就能生產。此外，還將因易生銹而出現性能問題的碳鋼更換為 17-4PH 不銹鋼?！拔覀兂晒⑸a(chǎn)成本從 20-30 美元（含人工費）降到材料費 5 美元”，Danos 強調到。

Dixie Iron Works 團隊還使用 Metal X 生產耐磨的臂端工具，用于工業自動化。他指出：“在一個案例中，我們?cè)O(shè)計并打印了細長型夾爪，需要使用金屬材料才能達到所需的耐用性?！?/span>

盡管 3D 打印金屬零件的材料成本高于數控加工的同類產品，但如果考慮到數控機床編程、設置、工具準備和雇傭訓練有素的操作員的人工成本，其整體成本低于后者。正因如此，3D 打印設計已成為 Dixie Iron Works 產品開發和持續改進的核心原則之一。

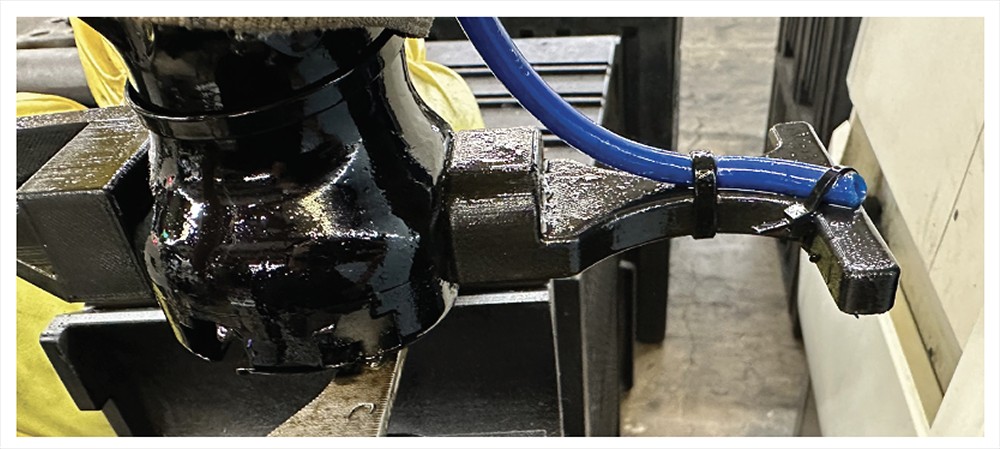

采用 Onyx?? 材料打印的簡單空氣吹掃工具

未來展望

Metal X 大大提高了 Dixie Iron Works 設計和生產金屬零件的能力，并達到了 Danos 所設想的創新水平。公司成功的一個重要因素在于，Danos 愿意投資采購增材制造工具，并相信他的團隊能夠最大限度地發揮各自的潛力。

Danos 如今正在研究金屬粘結劑噴射技術打印機，如 Markforged 公司的 PX100。這項技術將進一步增強 Dixie 公司通過增材制造技術生產終端組件的能力，在保持 Metal X 所實現的過程效率和成本節約的同時，實現更大批量的生產。
