3D打印鉆頭測量卡尺
發布時間:2024-07-30
挑 戰
SQP Engineering 是西澳大利亞州的一家精密加工產品供應商,主要服務于采礦、石油和天然氣行業。SQP 成立于 2006 年,雖然只有 10 名員工,但客戶眾多,其中包括澳大利亞行業巨頭必和必拓 (BHP) 和伍德賽德 (Woodside)。該公司是西澳大利亞州第一家購買 FX20 打印機的公司,他們對此深感自豪。 SQP的客戶Strada Percussion Drilling Systems 需要幫助硬巖鉆井承包商解決他們長期面臨的一項挑戰:鉆頭磨損量測量。 Strada 首席技術官 Taras Olijnyk 描述了這一過程:“在硬巖中鉆深井時,因存在磨損而需要定期更換鉆頭。鉆頭使用后要進行測量,以評估磨損導致的鉆頭直徑減小程度。然后,將它們替換為直徑更小的鉆頭?!霸诖怪狈较蛏?,隨著鉆頭的更換,油井直徑會逐漸減小?!彼忉尩?。 在傳統上,測量磨損鉆頭以確定替換鉆頭尺寸的方法為,使用一系列鋼環或鋁環,尺寸從 450 毫米(約 17.5 英寸)到 250 毫米(約 10 英寸)不等。這些圓環按 3 毫米的增量生產,可以放置在鉆頭上,估算鉆頭的磨損量。 然而,使用這些圓環估算的結果并不準確,容易造成人為誤差,并且無法針對不對稱的鉆頭進行補償。這些問題可能會導致將直徑過大的替換鉆頭意外放入井中,從而導致鉆柱被卡住。

一種更可靠的鉆頭磨損量測量方法
解決方案

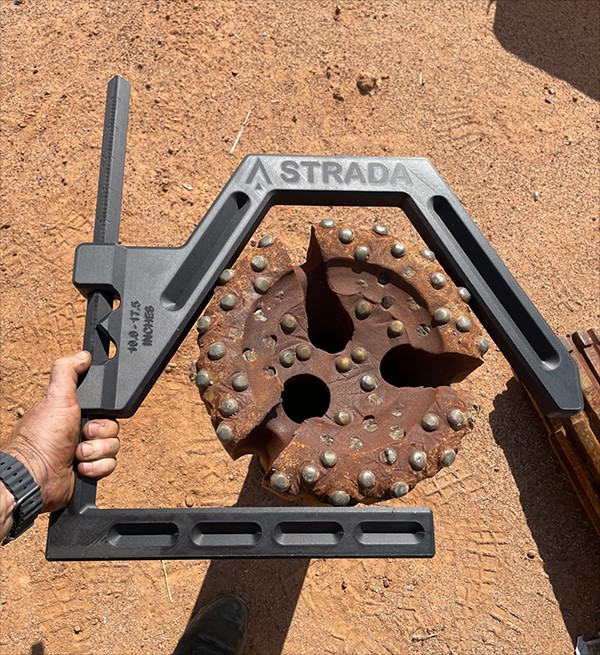

為了解決這個長期存在的問題,Olijnyk 設計了一種精密卡尺,并且在設計時就考慮用增材制造技術進行制造。 采用增材制造技術制造的卡尺從三個點而不是兩個點進行測量,測得的實際尺寸平均值更為準確。單個卡尺可以對 250 毫米至 450 毫米的鉆頭進行測量,因此單個卡尺可以替代許多鋼環。 與金屬環相比,打印出的工具更便攜、更耐用且更符合人體工程學?!斑@種工具的重量更輕,而且可以單手持握??者\成本很低,甚至可以放在手提行李中。它防銹防腐蝕,而且非常方便用戶使用,”他表示。 “采用增材制造打印這款工具后,我們將工具成本降低了 30%,將交付周期從 2 周縮短至 2 天??傮w而言,生產時間縮短至七分之一,同時完全消除了機加工時間?!盩aras 表示。 借助 SQP 投資購置的 FX20,Strada Percussion Drilling Systems 制造出了更優質的工具,同時節省了資金和時間。 3D 打印令人驚嘆之處在于不需要詳細的圖紙,一個零件可以在一天之內完成設計和建模,在夜間打印出來,然后第二天就能進行組裝和測試,由此帶來的價值無可估量。
--Taras Olijnyk,澳大利亞 Strada Percussion Drilling Systems首席技術官
優勢
?工具性能更高,可消除測量過程中的人為誤差 ?自動完成工具制作,節省機械師的時間 ?工具更耐用、更便攜且更符合人體工程學 ?減少工具成本,縮短其交付周期
