末端工具 (EOAT) - 也稱為末端效應器 - 是指安裝在機器人手臂或機械手末端的裝置和附件。這些工具是許多工廠流程的關鍵組件，使機器人自動化能夠快速、精確地執行各種任務。

EOAT 對工業生產非常重要：工具設計直接影響機器人自動化的效率、質量和成本效益。在本博客中，我們將深入探討 EOAT 的基本知識：如何使用、設計注意事項以及 3D 打印組件的優勢。我們還將展示五個三維打印 EOAT 的實際案例，以突出其價值。

EOAT 有哪些用途？

EOAT 并不局限于在裝配線上抓取物體，它還可以設計用于其他任務，例如為機器人手臂配備攝像頭，以進行質量控制。

以下是 EOAT 的一些常見用途：

工件夾持或機械手：機械手用于夾持和傳送物體。從雙指夾具到更復雜的配置都有。夾具和工件夾持占工業末端執行器的絕大部分。

靜態操作工具：這些工具用于焊接、鉆孔或彎曲金屬等任務。它們通常靜止不動或固定在特定位置。

觀察工具： EOAT 可包括攝像頭和傳感器，用于觀察其他工作流程，如質量檢測、零件識別和材料處理等任務。

噴涂機和噴霧器：油漆噴涂機或粘合劑噴涂機等工具可用于噴漆或涂膠等應用。

工具更換器：這些工具允許機器人在不同工具或末端執行器之間進行切換，而無需人工干預。這在機器人需要執行多項任務或處理不同物體的應用中尤為有用。

螺絲刀和螺母鉗：這些工具用于在裝配操作中緊固螺釘、螺栓和螺母。

吸盤或真空抓取器：用于提升和處理表面光滑平整的物體，如玻璃或金屬板。

切割工具：在涉及切割或修剪材料的任務中，機器人可配備切割工具或刀片。

EOAT 設計考慮因素

EOAT 的設計必須考慮到待處理物體的尺寸和重量、所需精度、生產環境和安全因素等因素。目標是針對特定任務優化機器人的性能和效率。

物體特征：了解 EOAT 將處理的物體的尺寸、重量、形狀和材料。設計工具時要考慮到這些特性，確保安全抓握或互動。

任務要求：考慮終端效應器是否需要抓取、觀察、施力、焊接、切割或執行其他功能。這將影響工具的設計。

強度重量比： EOAT 的強度對于機器人在執行任務的同時避免設備損壞至關重要。在輕量化的同時保持強度，可以從多個方面優化機器人的性能。更輕的工具可以幫助機器人更快、更精確地執行任務，并降低能耗，最終提高生產率并節約成本。更輕的工具還能讓制造商使用更小、更便宜的機器人。

材料選擇：根據強度、耐用性、重量以及與應用環境的兼容性等因素為 EOAT 組件選擇材料。

重量分配：平衡 EOAT 組件的重量，防止機器人手臂超載或造成不平衡，從而影響精度和準確性。

安裝和兼容性：設計的 EOAT 易于安裝，并與機器人的末端效應器接口兼容。

編程和控制：設計 EOAT 時應具備必要的功能，以便于編程與機器人控制系統集成。這包括設置抓取策略、運動曲線以及與其他機器人功能的協調。

適應性和工具更換器：考慮 EOAT 是否應能適應不同的任務，或者是否應支持工具更換器，以便快速自動切換末端效應器。

易于集成：確保 EOAT 能夠輕松集成到現有生產線、協作機器人系統或其他自動化設備中。

成本效益和供應鏈：在性能和功能與工廠的預算和基于需求的交付周期之間取得平衡。工業三維打印可在不影響工具性能的前提下，以快速、經濟高效的方式按需制造 EOAT。

耐用性和維護：確保易磨損的 EOAT 組件易于更換，維護程序簡單明了，以盡量減少停機時間。

3D 打印 EOAT 的優勢

三維打印或增材制造為工業機器人 EOAT 的設計和生產帶來了重大進步。使用三維打印技術有許多好處，使其成為 EOAT 設計領域的一個變革。以下是一些主要優勢：

更快地獲得工具： 三維打印可在數小時或數天內將工具送到您的手中，而外包生產的準備時間可能需要數周甚至數月。如果制造一個末端機械臂工具需要 12 周時間，而實際啟動和運行生產單元需要 16 周時間，那么只剩下 4 周時間進行編程、測試和確認，以適當優化機械臂。如果能盡早獲得零件，就能有更多時間來優化編程和確定工作流程吞吐量，而不是排除故障。

數字化庫存：利用 3D 打印技術，制造商可以創建并維護 EOAT 設計的數字化資源庫。用戶可以將零件存儲在云中，并按需打印到任何網絡連接的打印機上，而無需維持大量的實物庫存。

成本效益：在許多情況下，3D 打印可顯著降低 EOAT 部件的生產成本。在減少材料浪費的同時，還無需工具成本。此外，定制、設計變更和復雜幾何形狀不需要任何額外設置。例如，Dixon Valve 公司用三維打印的復合材料夾具取代了價值 290 美元的機加工夾具，其打印成本僅為 9 美元。

設計自由度提高：快速成型制造技術可以制造出復雜的幾何形狀，而傳統制造方法可能很難或無法實現這些幾何形狀。這為 EOAT 的設計開辟了新的可能性，使獨特任務的創新解決方案和更高水平的優化成為可能。

高強度、低重量：3D 打印可顯著減輕 EOAT 組件的重量。更輕的工具意味著機器人手臂承受的壓力更小，所需的功率更低，而且通常還能提高性能。堅固的連續纖維增強復合材料可以在不影響強度和剛度的情況下實現部件的輕量化。

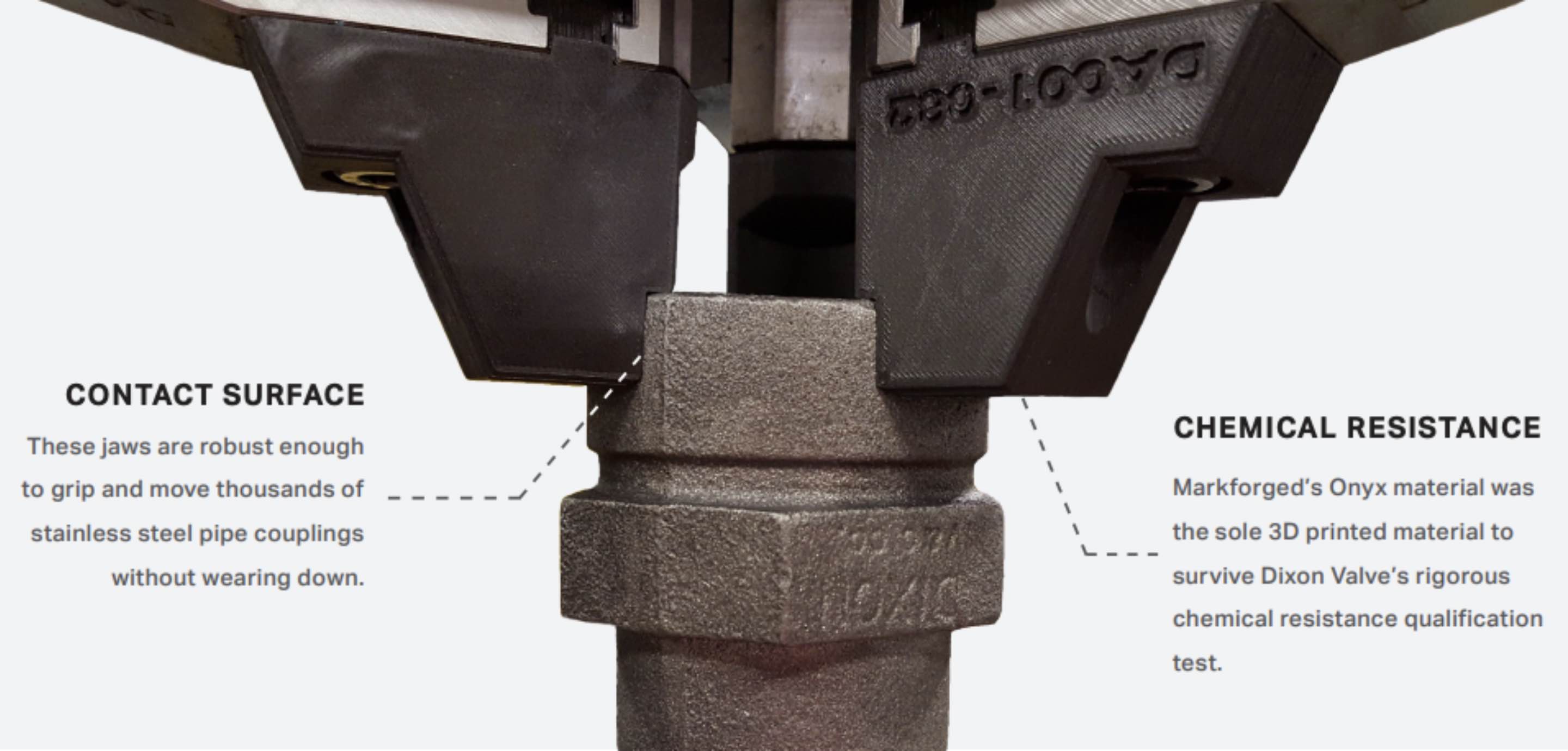

                                                           Dixon Valve 的 3D 打印復合夾具

三維打印 EOAT 示例

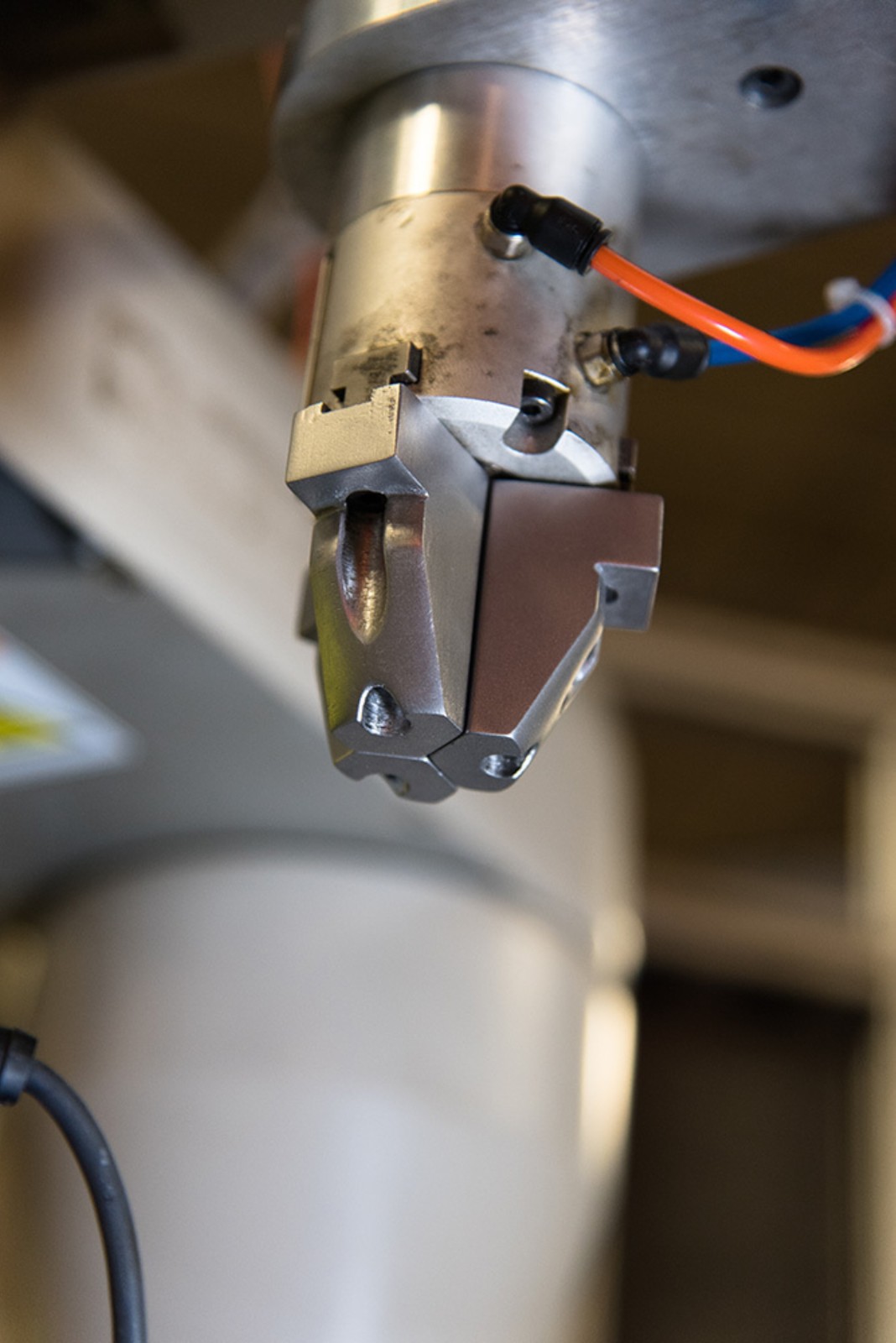

點焊柄：以前，一個機加工銅柄的成本約為 2500 美元，交貨周期為 12 周。由于這些刀柄對裝配至關重要，因此必須保持庫存，既占用車間空間，又占用資金。

用三維打印技術將每個純銅柄的交付周期從 12 周縮短到 1 周，單位成本從 2,500 美元降低到 350 美元左右。由于不需要庫存大量備件，3D 打印可大大減少庫存占用的資金。

復合機器人夾爪:DixonValve公司利用Markforged Mark Two三維打印機為機械臂工具制造耐化學腐蝕的夾爪，大大節省了成本和時間。這些夾鉗用于在加工中心之間傳送配件，在反復夾持過程中必須能夠承受腐蝕性液體的侵蝕。Dixon Valve 能夠在短短 24 小時內對機械臂進行改裝，從而將生產這些部件所需的成本降低了 96%，交付周期縮短了 93%。

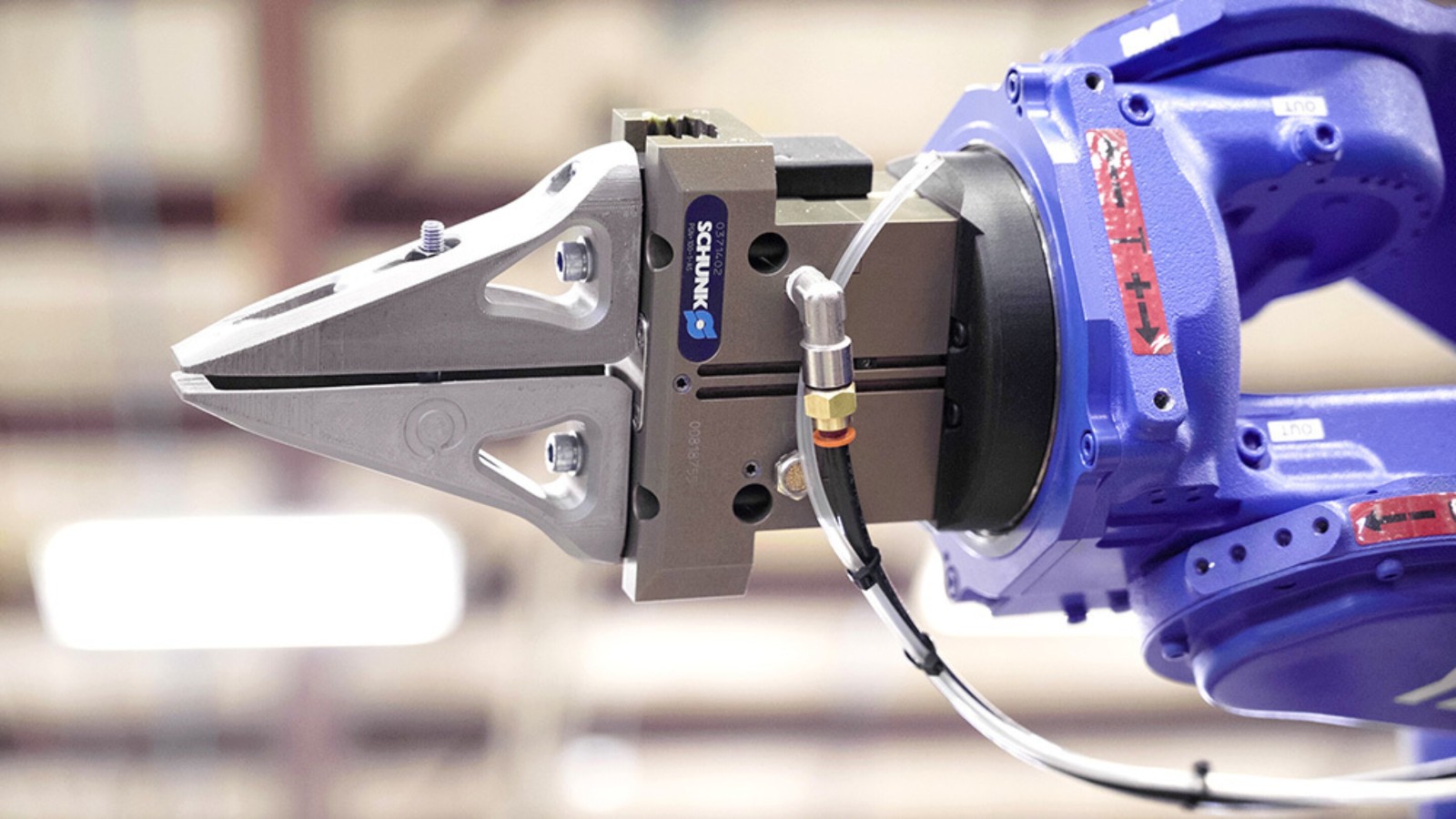

金屬ID夾爪:Dixon Valve 傳統上使用 Markforged 復合 3D 打印機為其機械臂生產末端工具 (EOAT)，但在制造能夠夾持磨損性表面的夾鉗時面臨挑戰，因?yàn)檫@些夾鉗上的螺紋因其表面硬度類似于熱塑性塑料而很快磨損。

通過采用 Metal X 打印這些機械手，Dixon Valve 保持了 3D 打印的優勢，同時提高了零件的耐用性，確保它們能夠承受尖銳螺紋的磨損。向金屬三維打印的轉變使 Dixon Valve 節約了 98% 的成本，縮短了 91% 的交貨時間?？ㄗΦ挠捕茸阋约庸?shù)千個不銹鋼管接頭而不會磨損。

                                                         Dixon Valve 的 3D 打印金屬夾具

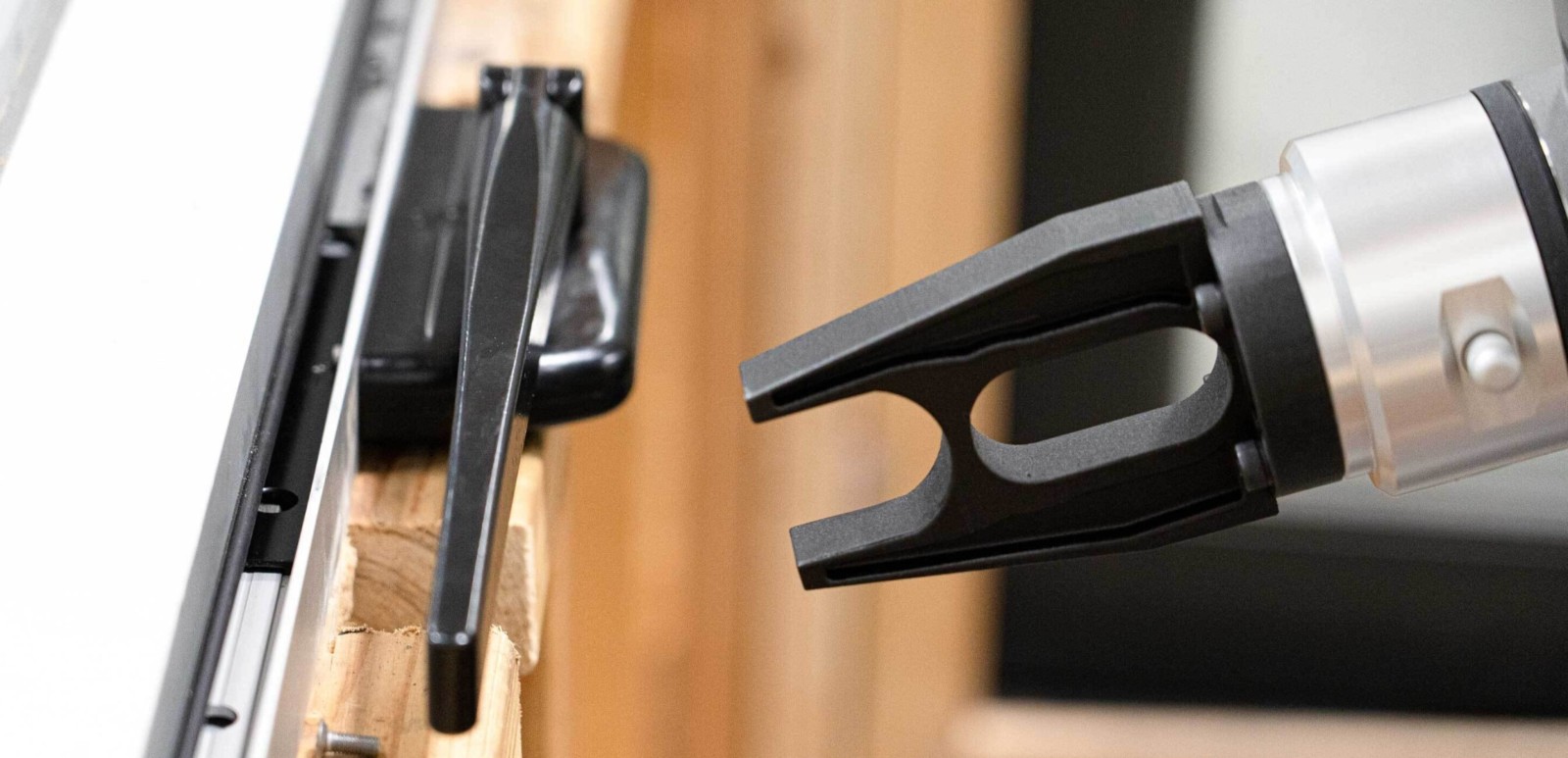

流程改進推動利潤增長： Lean Machine 是一家合同制造商，他們?yōu)樾掠唵螁由a(chǎn)流程的能力受到限制。Markforged 打印機使他們能夠在數天而不是數周內創建產量更高的制造單元。現在，Lean Machine 可以承接更多客戶，同時生產更多零件，獲得更高的利潤。請觀看下面的視頻，了解 Lean Machine 的 3D 打印碳纖維夾鉗的實際應用。

使用 EOAT 實現 "熄燈制造"：Athena 3D Manufacturing 一直在尋找更快地向客戶交付高質量 Markforged 打印零件的方法。他們安裝了一個協作機械臂，即使在沒有技術人員的情況下也能更換打印機。結果如何？他們的 Markforged 機群利用率提高了 40%。

為什么選擇 Markforged 印刷 EOAT？

印刷復合材料無與倫比的強度-重量比：我們的專利技術連續纖維增強（CFR）可以快速生產出強度與鋁相當?shù)牟考?，而重量僅為鋁材的一小部分。

無需大量設計時間的輕質金屬：我們的 Metal X 系統是首個快速增材制造解決方案，可實現快速、經濟和用戶友好的金屬制造。

使用綁定粉末原料（而不是松散粉末）使 Markforged Metal X 系統安全易用。打印不銹鋼、工具鋼、純銅和鉻鎳鐵合金，無需訓練有素的操作員或大量個人防護設備。

快速、簡便的設計周期：在按下 "打印 "鍵之前，可使用我們的仿真軟件快速驗證碳纖維復合材料、玻璃纖維復合材料和 17-4PH 不銹鋼部件的性能。

安全的數字化庫存： Markforged 是云數據安全領域的行業領導者：我們是首個獲得 ISO/IEC:27001 認證的快速成型制造平臺。
