西門子能源技術應用中心（TAC）是面向工業市場的世界級工業快速解決方案 "從概念到完成 "中心。它利用各種技術（包括機器人、掃描、數字工具以及增材制造和減材制造）為工業問題提供設計、工程和快速成型解決方案，以實現其目標。

TAC 為西門子能源的全球工程業務提供支持，并為各類客戶解決設計和工程問題。TAC 的技術組合中最新增加了 Markforged 的模擬技術，該技術使工程師能夠在 Eiger 工作流程中虛擬測試零件的強度和剛度。通過該技術，工程師可以?xún)?yōu)化打印中添加的連續纖維材料的使用和位置，從而在零件強度與打印時間和成本之間取得平衡。

西門子能源公司生產大型燃?xì)鉁u輪發動機，用于為全球客戶發電。這些發動機包含多環靜止葉片，在發動機燃料點燃后引導熱氣流動。這些鎳合金葉片含有陶瓷涂層，可抵御高達 4,000° F 的高溫。西門子能源公司利用數字鍛造技術對部件進行持續測試，并不斷改進設計理念，以提高燃?xì)廨啓C(jī)的效率。

熱空氣熱成像技術是 TAC 用于驗證新創意的技術之一。在這項技術中，熱空氣通過葉片的內部冷卻通道，同時使用紅外攝像機對部件表面進行成像。工程師們正在尋找陶瓷涂層過度磨損或退化的區域，以及任何應力伸長的跡象。

葉片平均重 15 磅，長達 3 英尺，必須牢牢固定在夾具中，因?yàn)橐M發動機的運行條件，需要在葉片上噴射高達 600° F 的空氣。如果夾具掉落葉片，可能會造成數千美元的損失。不僅如此，還很難確定損壞是由日常發動機磨損還是葉片掉落地面造成的。

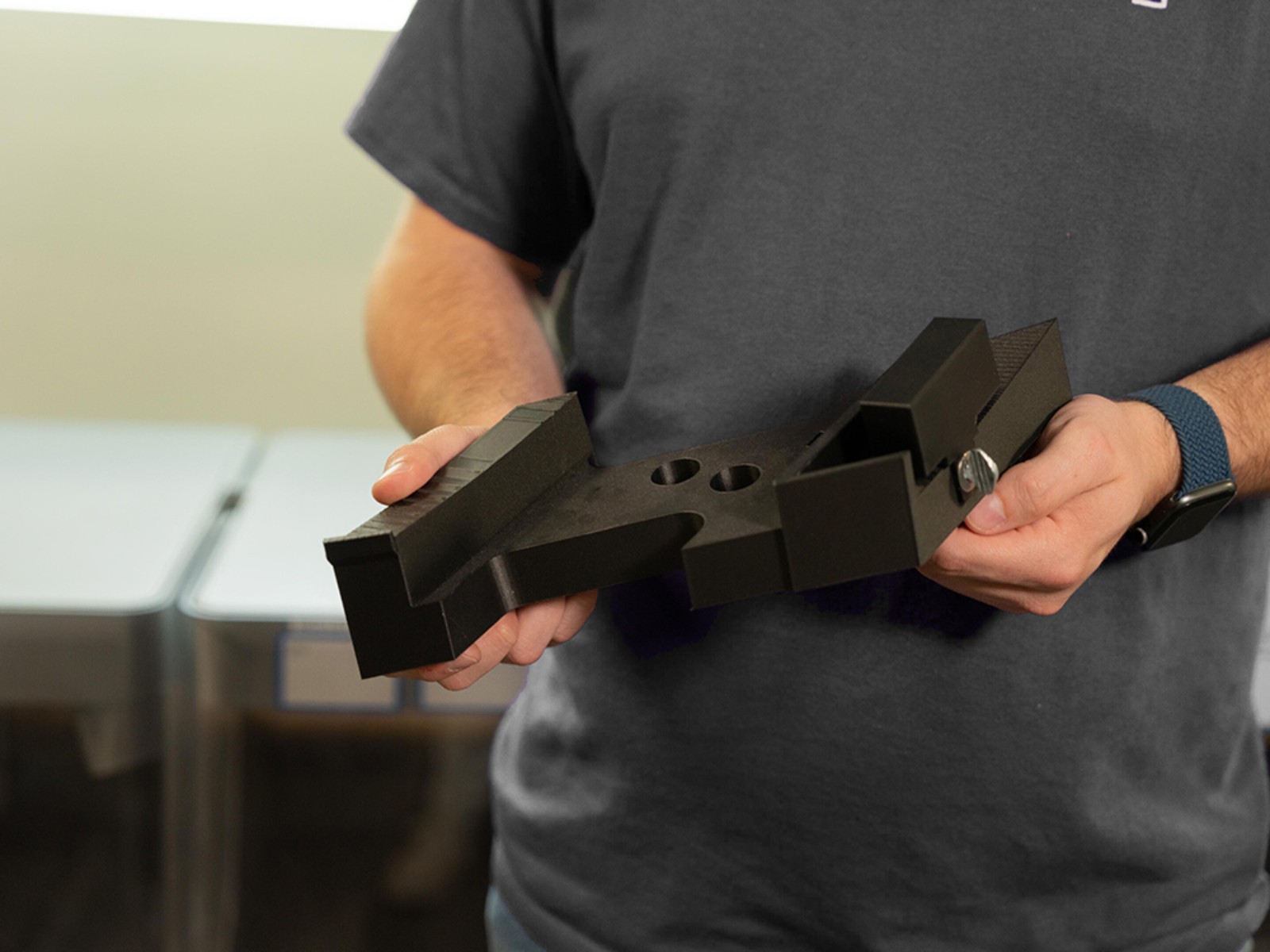

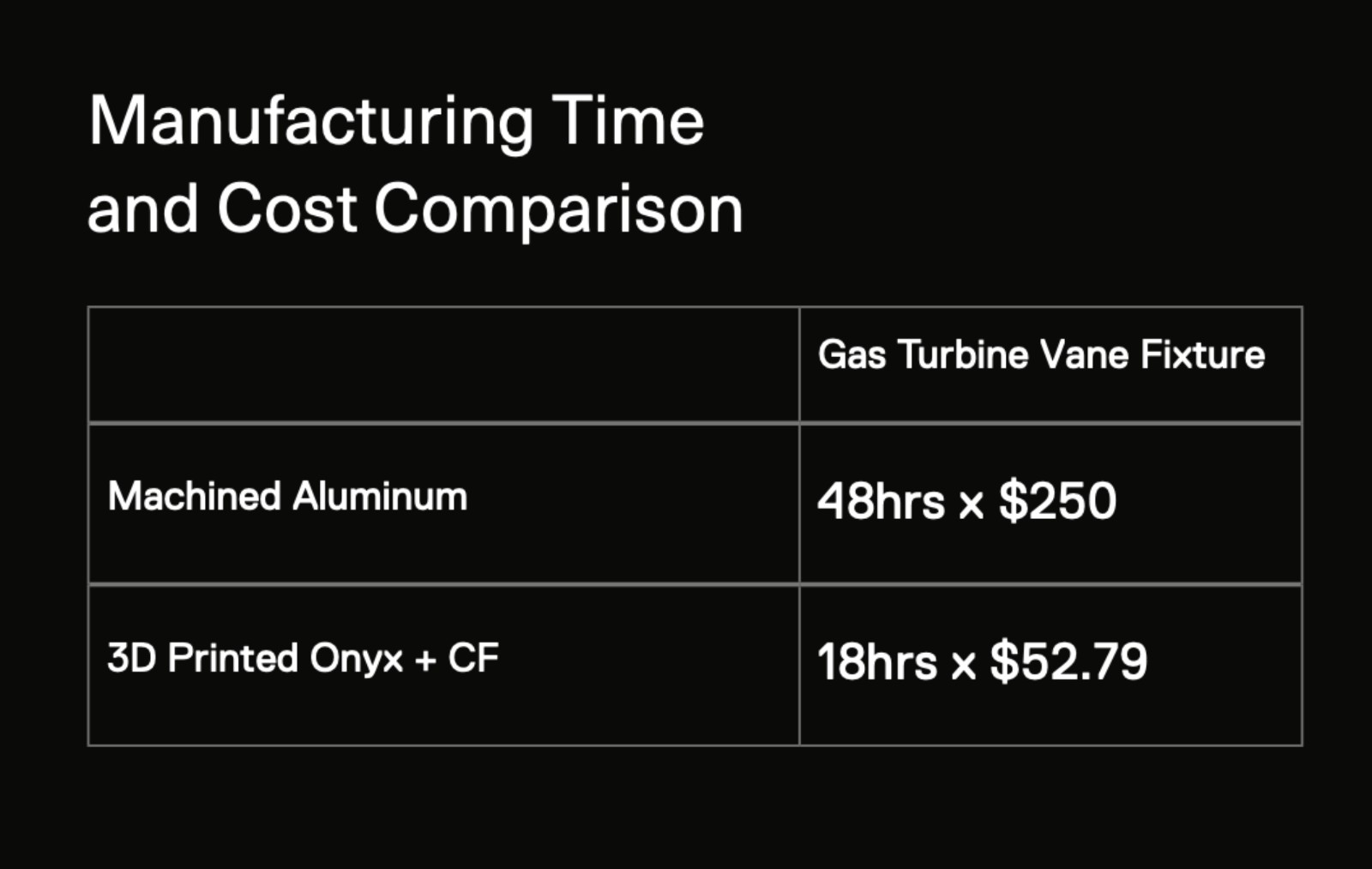

以前，在這些測試中使用金屬和墊片夾具來固定葉片。但這些夾具的加工時間長達 6 周，硅膠墊片的模具費用高達 10,000 美元。因此，TAC 團隊開始用Markforged和高比例的連續碳纖維來生產這些夾具，以確保它們有足夠的強度來牢牢固定葉片。但這樣做有時會導致打印時間超出預期，浪費材料。

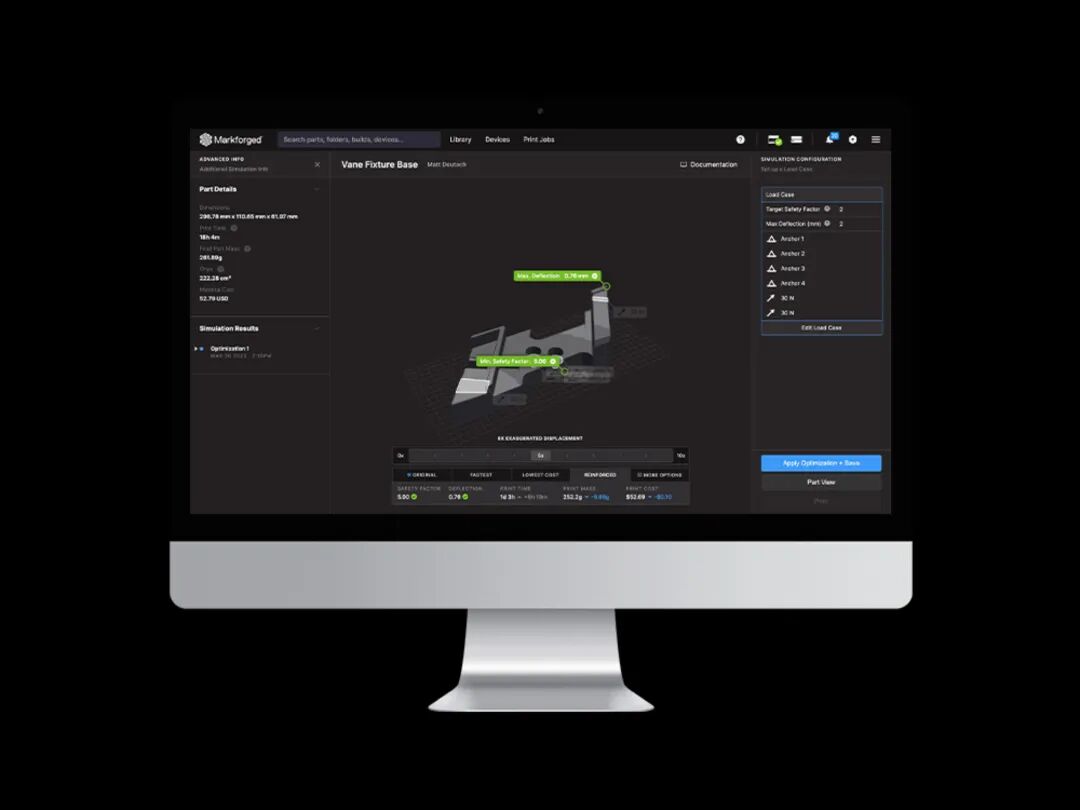

Markforged 的仿真工具使 TAC 團隊能夠以更省時、更經濟的方式創建耐用的夾具。當他們有機會對集成了新仿真工具的 Eiger 版本進行 beta 測試時，他們認為這是一個優化定制夾具強度和打印時間的機會。

仿真結果表明，零件設計人員經常指定使用比達到夾具所需強度更多的碳纖維，因?yàn)樗麄儗?duì)連續纖維增強（CFR）對零件強度或剛度的影響缺乏信心。模擬幫助他們克服了這一知識障礙，使他們對 CFR 設計的影響更有信心。這使他們減少了多達 60% 的碳纖維用量，并縮短了多達 75% 的打印時間。

TAC 團隊還發現，仿真技術可以在工程師通過傳統有限元分析（FEA）運行夾具設計所需時間的一小部分內完成設計優化。Markforged 的仿真可指導用戶應用邊界條件，并針對零件中使用的 Markforged 材料進行優化。此外，它還使 TAC 團隊能夠在 Eiger 工作流程中高效地執行結構分析。

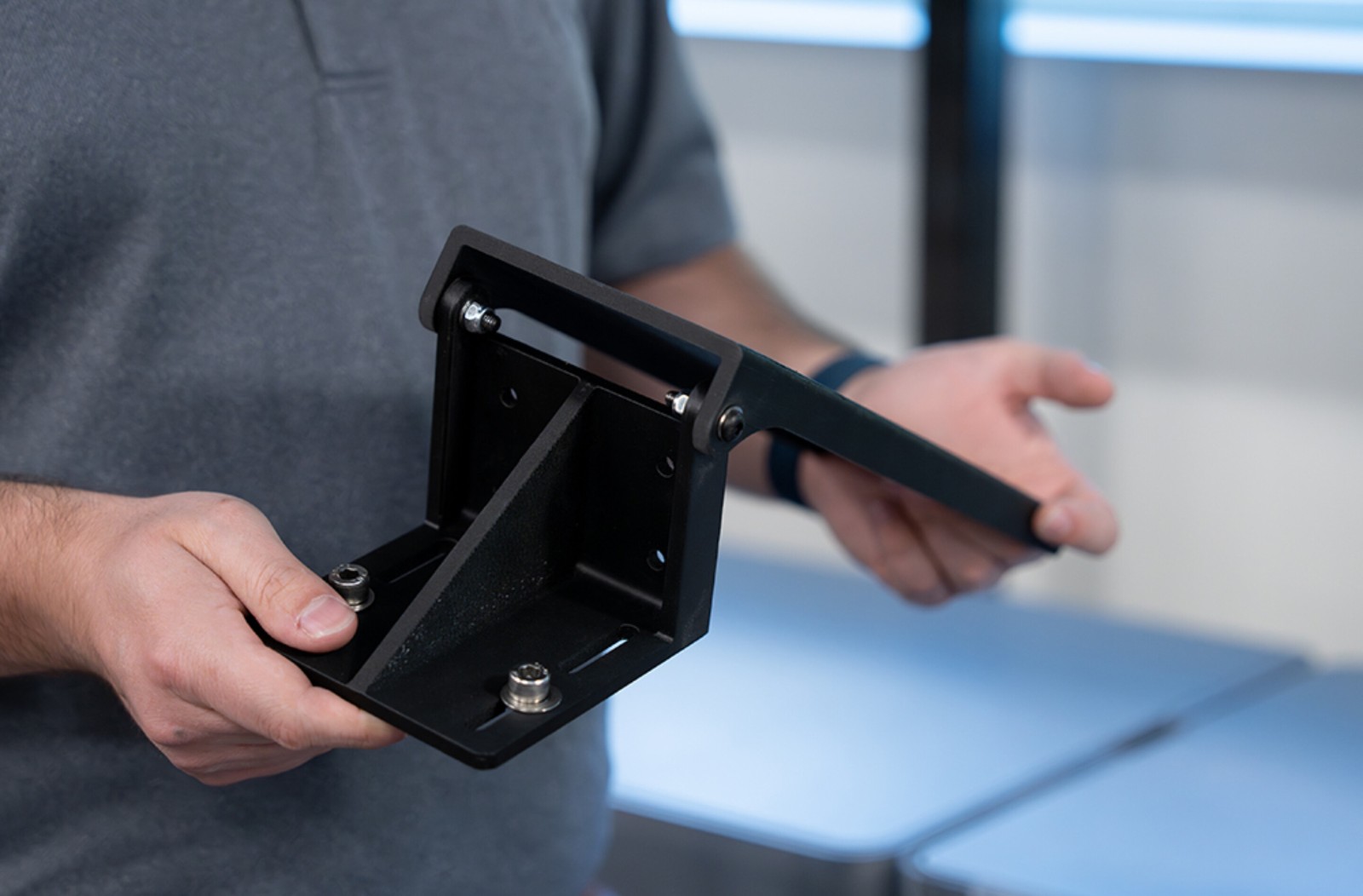

在某些類型的精密檢測應用中，機器人手臂用于將傳感器放置在靠近被測部件的位置。背包是機器人 "前臂 "頂部的一個托盤。它包含可編程邏輯控制器、傳感器、空氣系統和其他組件，用于支持臂端傳感器。TAC 可創建各種背包配置，以適應不同的傳感器包。在應用開發過程中，機器人末端效應器上傳感器的數量和類型可能會發生變化，從而導致背包配置的改變。

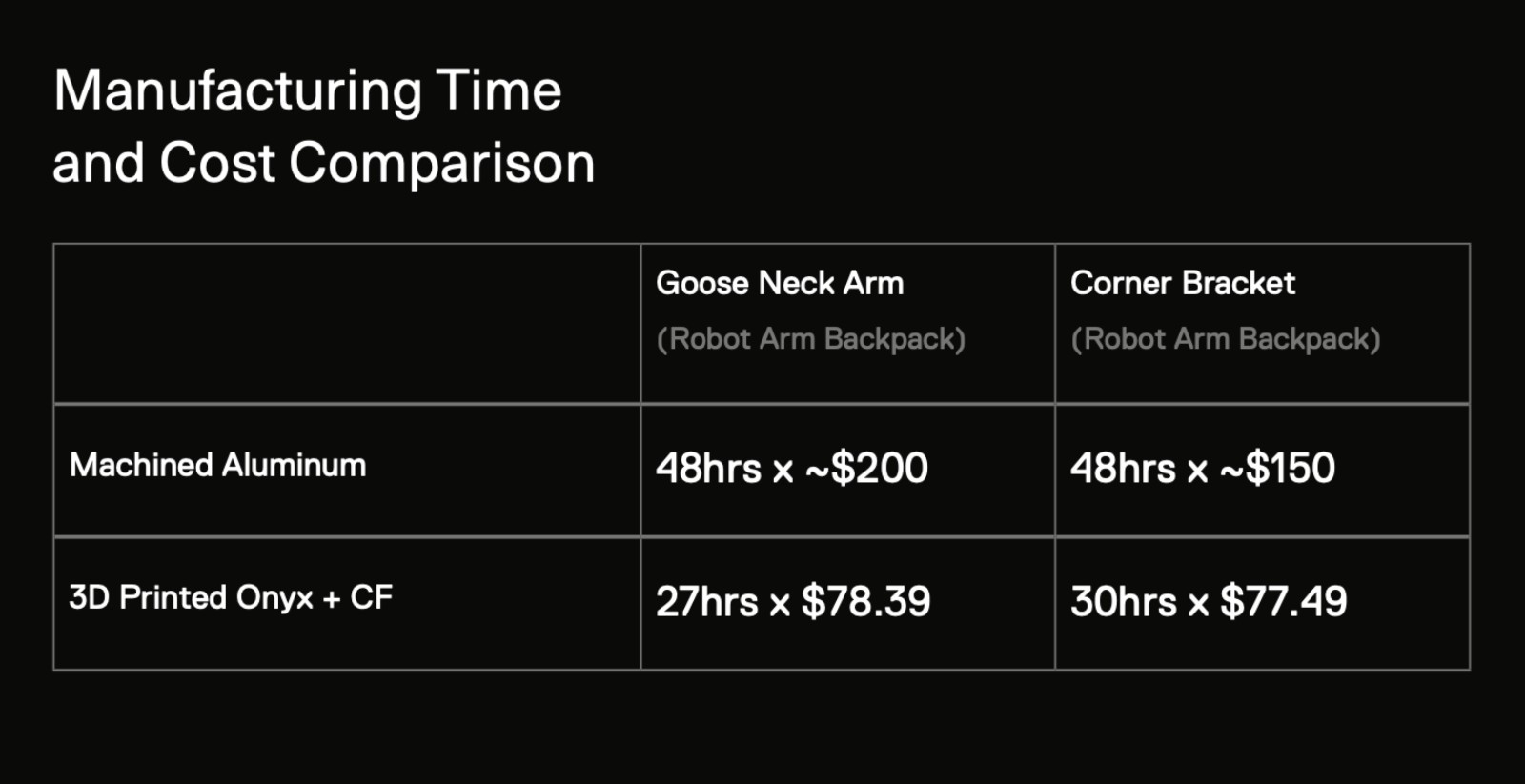

傳統的金屬制造背包需要花費大量時間來制造，從而限制了在項目期間更新背包設計的頻率。使用三維打印技術制造大型背包的一個缺點是，它們通常比傳統金屬背包更靈活，無法將不必要的慣性反饋傳遞給機器人手臂。

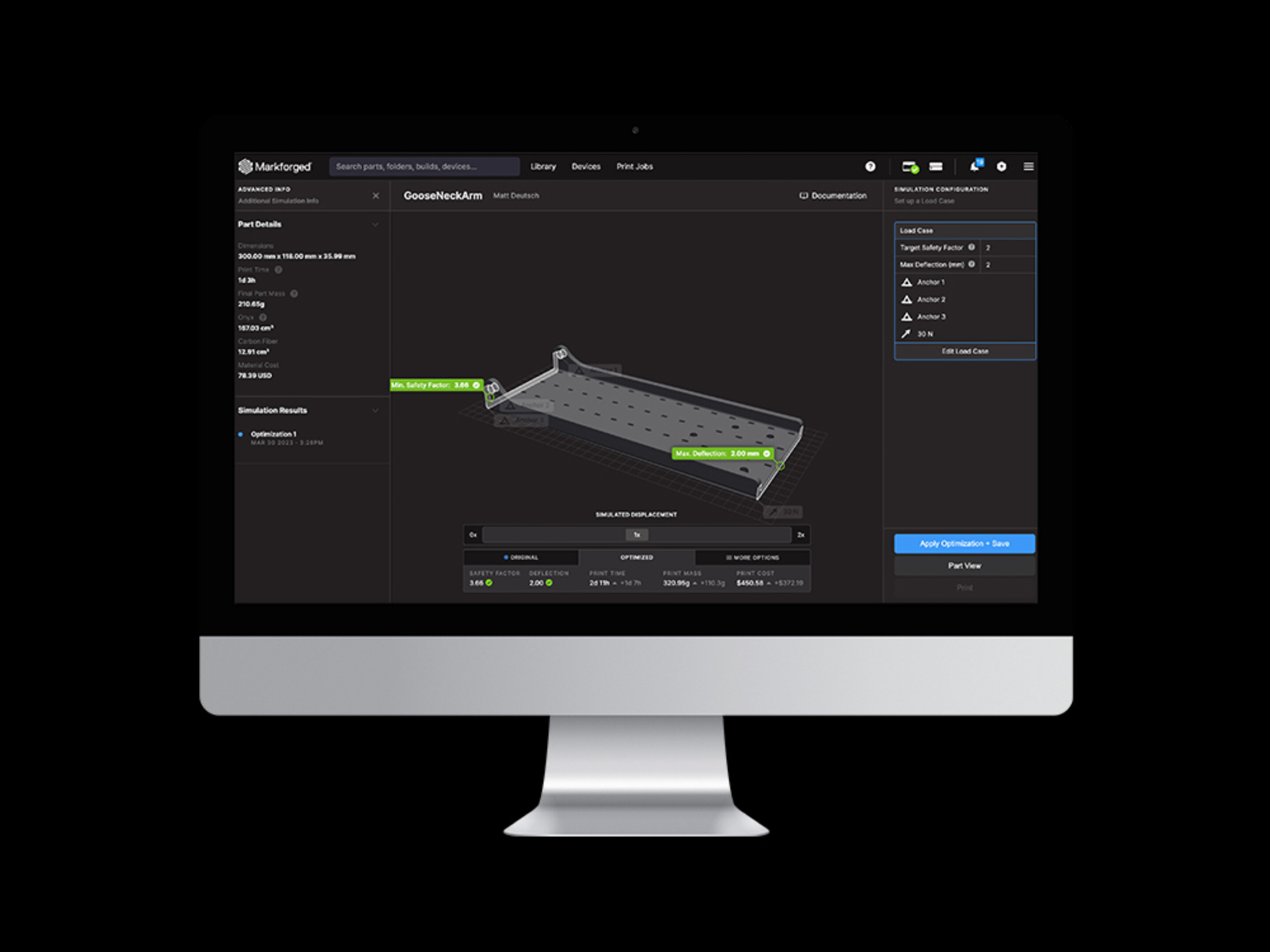

機器人手臂背包的模擬視圖

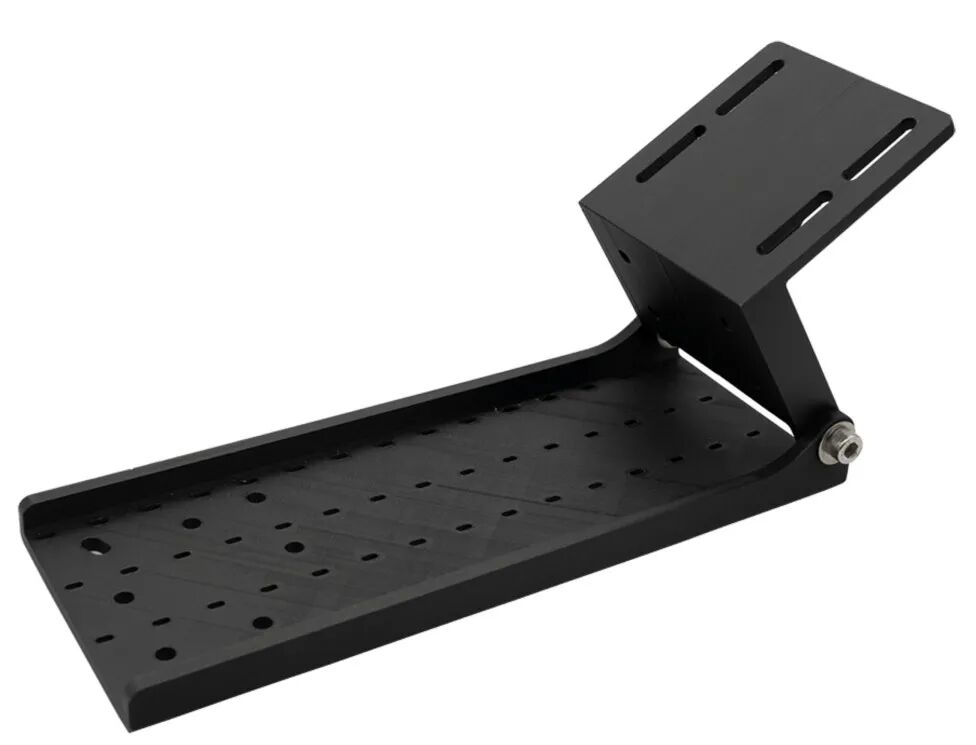

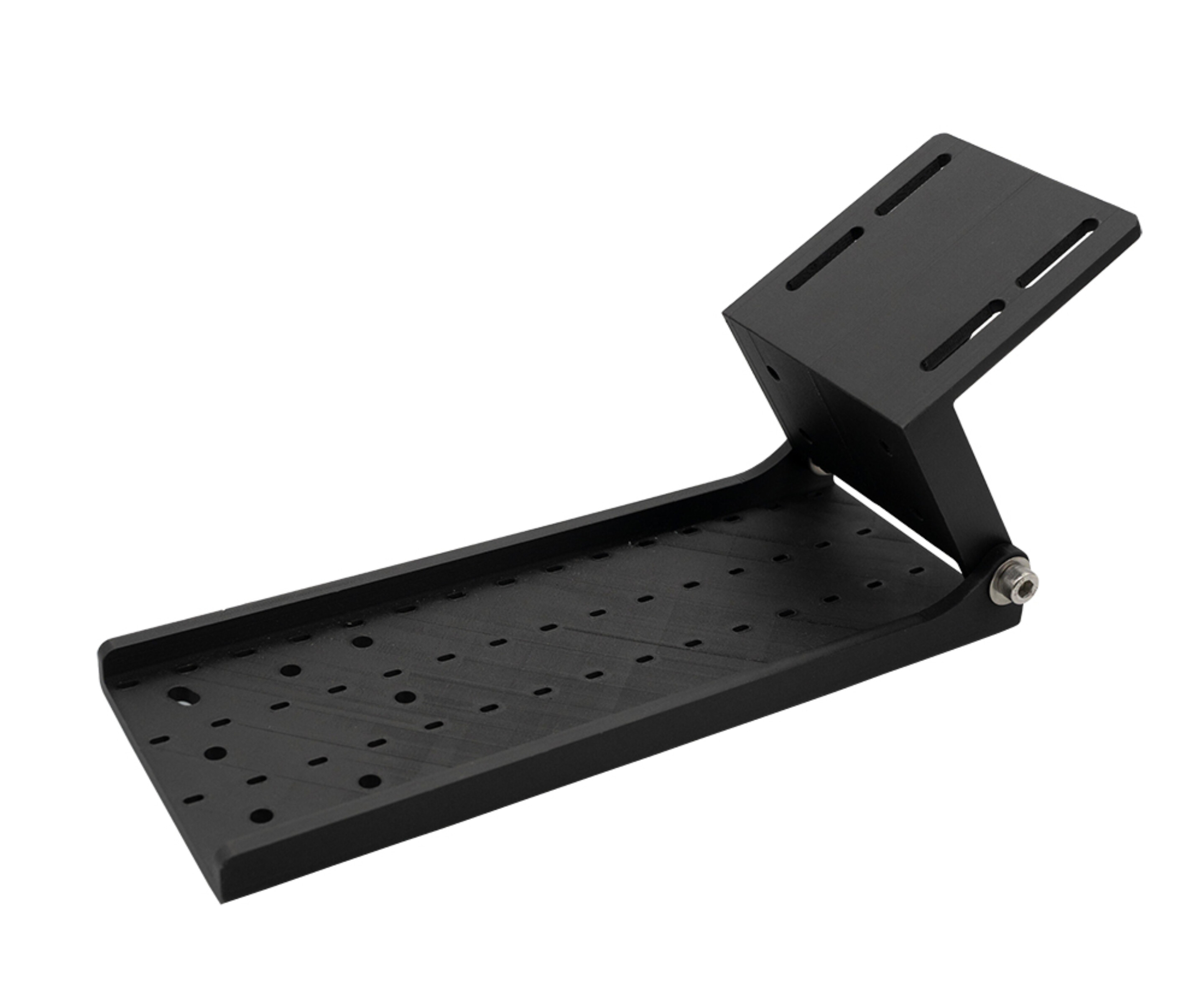

3D 打印機械臂背包

TAC 團隊之所以采用 Markforged 的仿真技術，是因?yàn)樗転樗麄儙?lái)幾大好處。首先，它為他們提供了快速、準確的零件設計結構分析，使他們能夠在快速打印時間與零件結構合理的要求之間取得平衡。這些數據還有助于他們?cè)谂c客戶討論時證明 3D 打印技術所生產零件的結構能力。

TAC 團隊還發現，Markforged 的模擬軟件可以幫助他們確定每個零件的最佳打印方向，這不僅會影響零件強度，還會影響打印時間。

隨著該軟件的不斷發展，TAC 團隊相信它將成為熔融絲制造（FFF）三維打印部件開發過程中不可或缺的工具。
