西門子能源技術應用中心（TAC）是為工業市場提供世界級工業快速解決方案，利用各種技術（包括機器人、掃描、數字工具以及增材制造和減材制造等）為工業問題提供設計、工程和快速原型解決方案，以實現其目標。

TAC為西門子能源的全球工程業務提供支持，并為各類客戶解決設計和工程問題。TAC的技術組合中最新增加了Markforged的Simulation（仿真）功能，該技術使工程師能夠在Eiger工作流程中模擬測試零件的強度和剛度。工程師可以利用該技術優化打印中添加的連續碳纖維材料的使用和位置，從而在零件強度與打印時間和成本之間取得平衡。

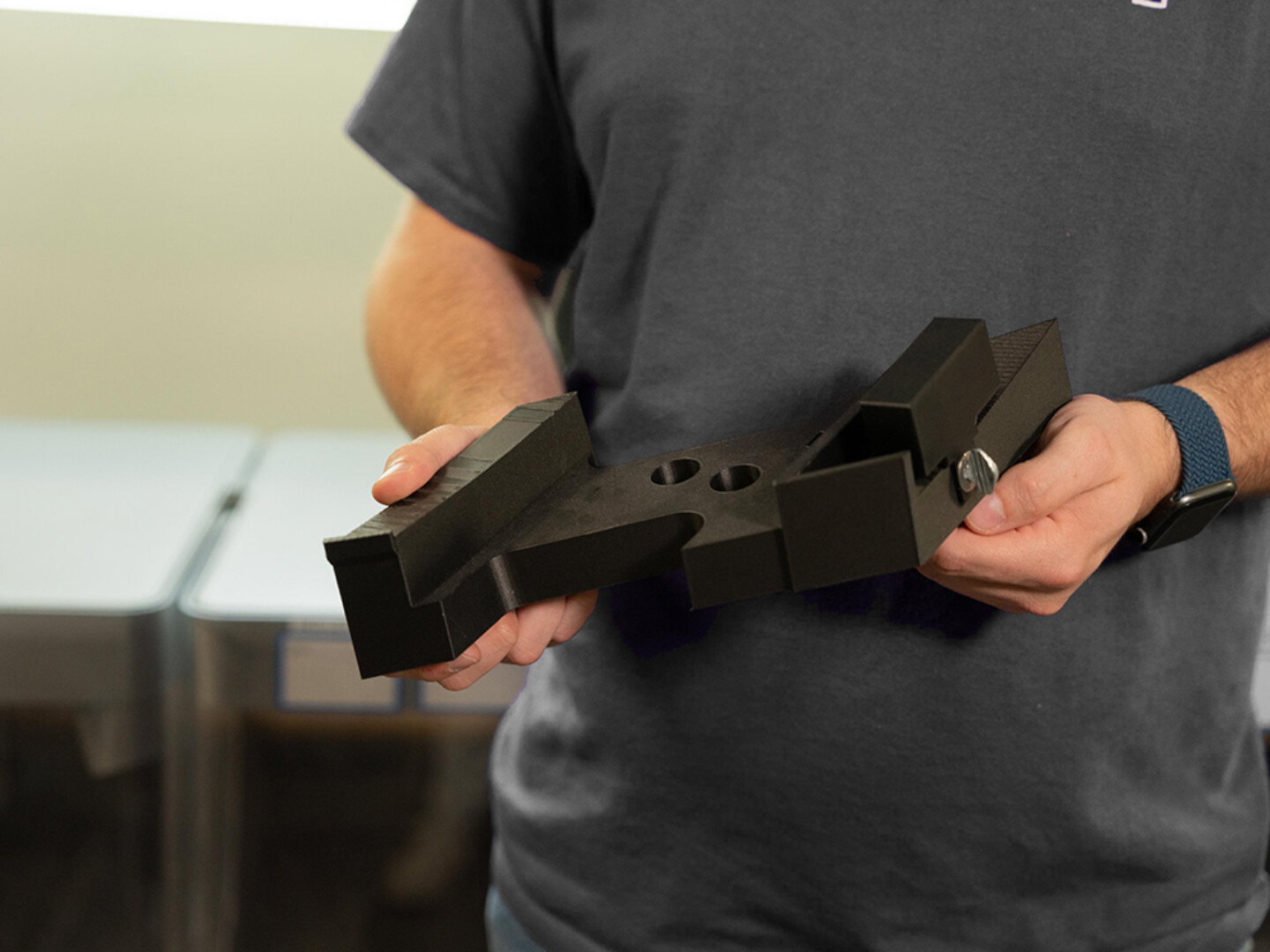

■ 燃?xì)廨啓C(jī)葉片夾具

西門子能源公司生產的大型燃?xì)鉁u輪發動機用于為全球客戶發電。它們包含多環靜態葉片，在發動機燃料點燃后引導熱氣流動。這些葉片含有陶瓷涂層，可抵御高達4,000°F的高溫。西門子能源利用數字鍛造技術（Digital Forge）對部件進行持續測試，并不斷改進設計理念，從而提高燃?xì)廨啓C(jī)的效率。

葉片平均重15磅，長達3英尺，必須牢牢固定在夾具中，當高達600°F的空氣通過葉片時，葉片將模擬發動機的工作條件。如果夾具掉落葉片，可能會造成數千美元的損失。不僅如此，還很難確定損壞是由日常發動機磨損還是葉片掉落地面造成的。

以前，在這些測試中使用金屬和墊片夾具來固定葉片。但這些夾具的加工時間長達6周，硅膠墊片的模具費用高達10,000美元。因此，TAC團隊開始用Onyx和高比例的連續碳纖維來生產這些夾具，以確保它們有足夠的強度來牢牢固定葉片。但這樣做有時會導致打印時間超出預期，浪費材料。

Markforged的仿真功能使TAC團隊能夠以更省時、更經濟的方式創建耐用的夾具。當他們有機會對集成了新仿真工具的Eiger版本進行beta測試時，他們認為這是一個優化定制夾具強度和打印時間的機會。

由于客戶對連續纖維增強（CFR）零件強度或剛度的影響缺乏信心，仿真剛好可以幫助他們克服這一知識障礙，使他們對CFR更有信心。這讓他們減少了高達60%的碳纖維用量，并縮短了多達75%的打印時間。

TAC團隊還發現，仿真技術可以讓工程師通過傳統有限元分析（FEA）運行夾具設計所需時間的一小部分內完成設計優化。Markforged的仿真可指導用戶應用邊界條件，并針對零件中使用的Markforged材料進行優化。此外，它還使TAC團隊能夠在Eiger工作流程中高效地執行結構分析。

在3D打印之前 利用仿真功能驗證葉片夾具的性能

■ 機械臂背包

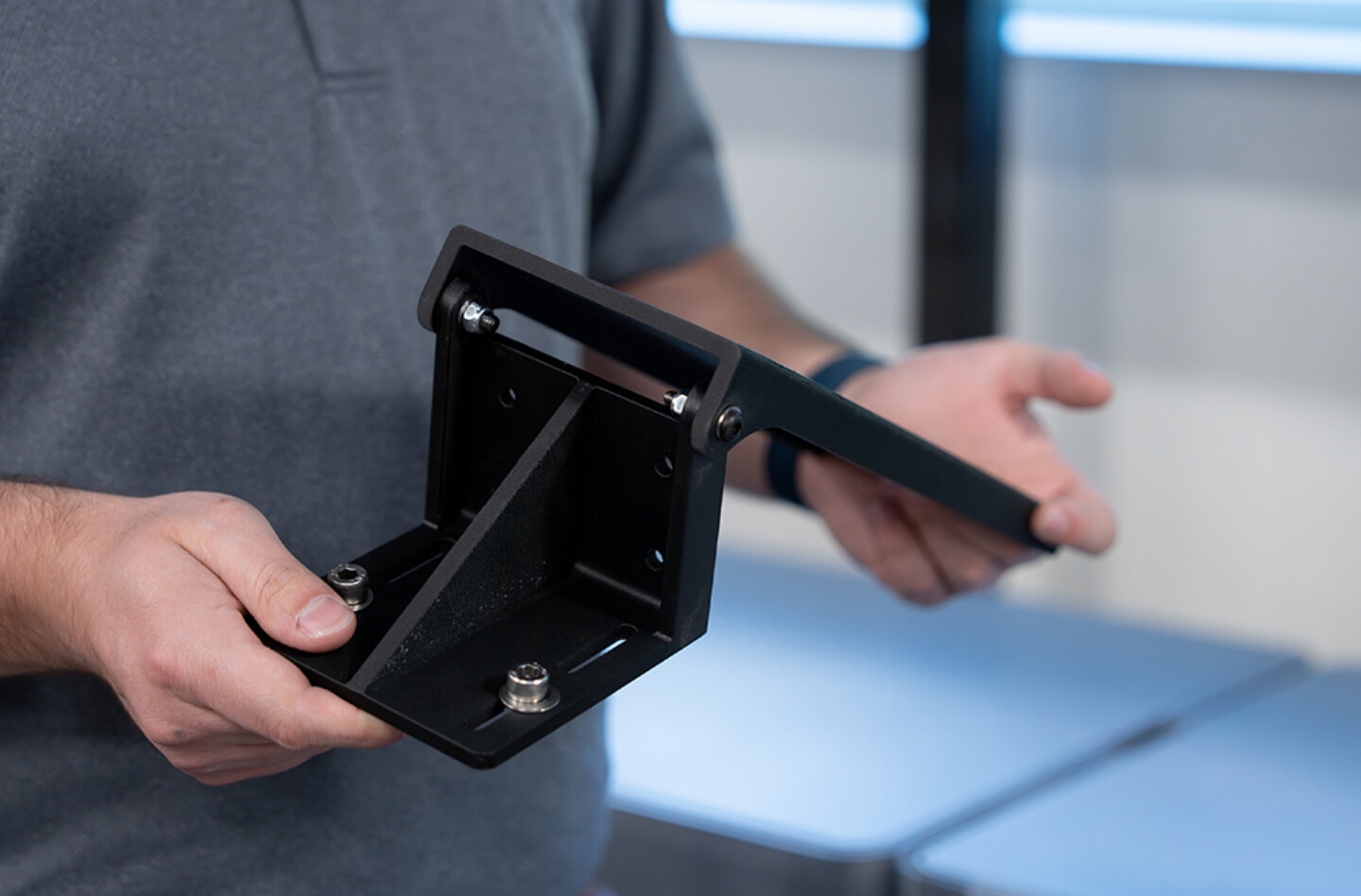

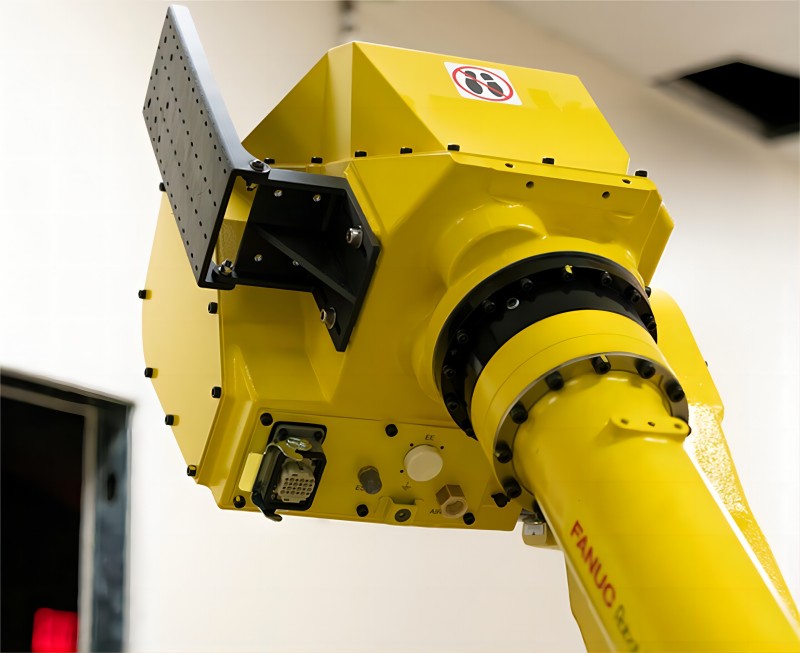

在某些類型的精密檢測應用中，機械臂用于將傳感器放置在靠近被測部件的位置，它包含可編程邏輯控制器、傳感器、空氣系統和其他組件，用于支持臂端傳感器。TAC可創建各種背包配置，以適應不同的傳感器包。在應用開發過程中，機器人末端效應器上傳感器的數量和類型可能會發生變化，從而導致背包配置的改變。

傳統的金屬制造背包需要花費大量時間來制造，從而限制了在項目期間更新背包設計的頻率。使用3D打印技術制造大型背包，它們通常比傳統金屬背包更靈活，無法將不必要的慣性反饋傳遞給機器人手臂。

使用Onyx生產機器人手臂背包使TAC團隊能夠快速迭代背包設計。例如，他們可以根據每個新版本的需要，輕松添加新的安裝點和其他必要功能。利用Markforged的仿真技術，可以快速實現最佳結構特性，在制造時間和對更高硬度結構的需求之間取得平衡。通過仿真，TAC團隊可以在打印之前看到設計中的薄弱環節。

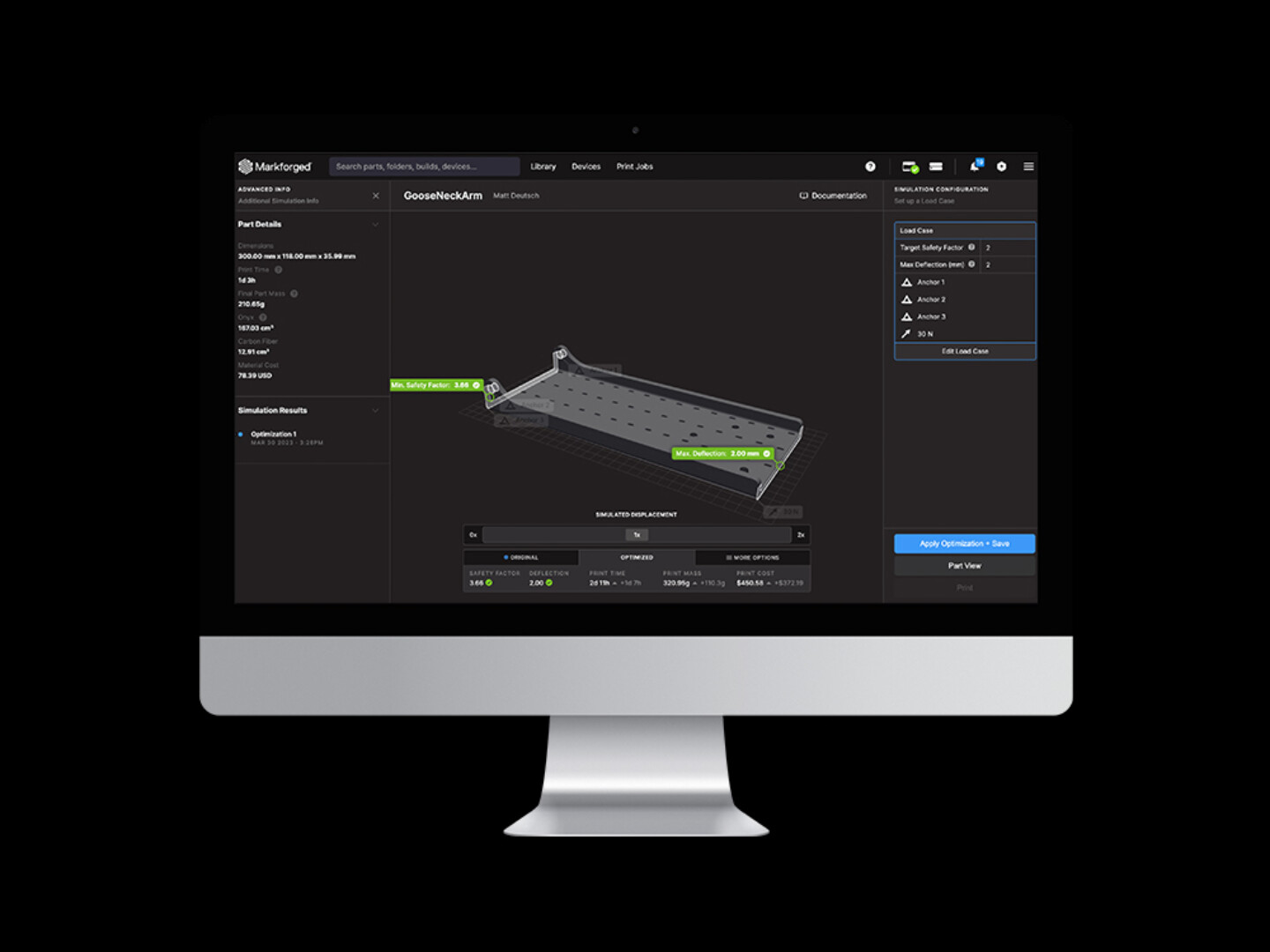

機器人手臂背包的模擬視圖

3D打印機械臂背包

TAC團隊之所以采用Markforged的仿真技術，是因?yàn)樗転樗麄儙?lái)幾大好處：首先，它為他們提供了快速、準確的零件設計結構分析，使他們能夠在快速打印時間與零件結構合理的要求之間取得平衡。這些數據還有助于他們?cè)谂c客戶討論時證明3D打印技術所生產零件的結構能力。

TAC團隊還發現，Markforged的仿真功能可以幫助他們確定每個零件的最佳打印方向，這不僅會影響零件強度，還會影響打印時間。

隨著該軟件的不斷發展，TAC團隊相信它將成為熔融堆積成型（FFF）3D打印部件開發過程中不可或缺的工具。
