■ 賽車整體減重60公斤

■ 生產速度提高90%

■ 利用3D打印讓設計團隊改變了以往工作流程，實現以更低成本設計更好的部件，提高賽車性能

客戶簡介

Customer Profile

巴斯賽車電動車隊（TBRe）是一支來自巴斯大學工程與設計學院的學生車隊，F(xiàn)ormula Student是世界上最大的學生工程競賽，以方程式賽車的設計和制造為主題的競賽，全球大約有600多所大學參加這項比賽，誰的分?jǐn)?shù)最高，哪個團隊就是最終的冠軍。

TBRe核心團隊主要由幾名大四學生組成，他們?cè)诮桓镀嚪矫姘l(fā)揮主導作用，是英國最好的電動方程式賽車隊，自2017年比賽以來一直保持著冠軍頭銜。該團隊的目標是成功設計+制造出一輛獨特風格的方程式賽車，繼續贏得比賽。對于此次比賽，創新是最關鍵因素，TBRe車隊強調定制生產。

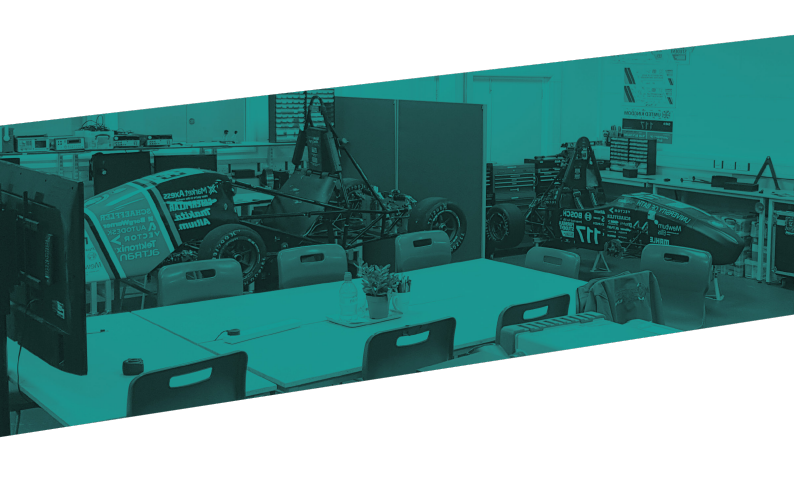

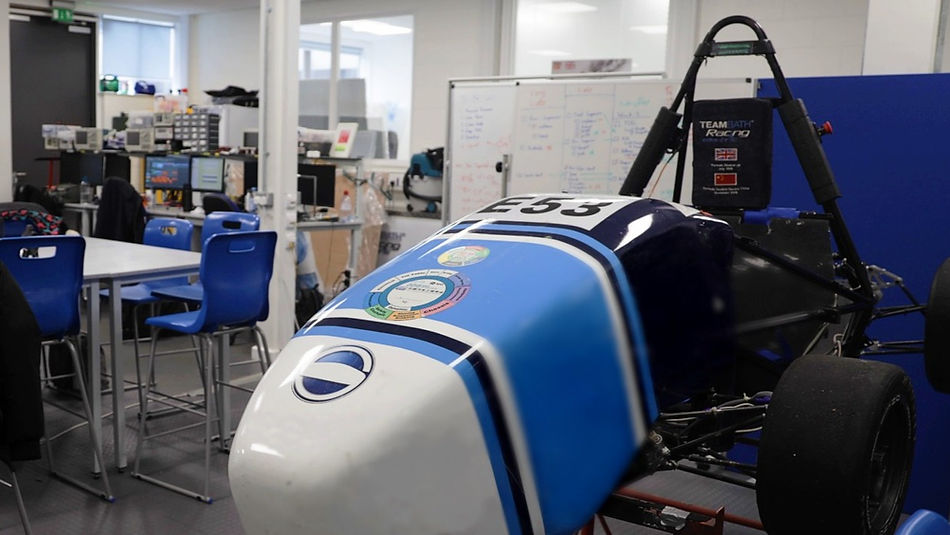

TBRe在巴斯大學的設計辦公室

擁有Markforged 3D打印機意味著我們可以從一開始就考慮汽車上的每一個零件的設計。3D打印使我們能夠承擔風險，擁有更多更好的設計，如果第一次設計不正確，唯一的損失就是幾克材料和幾個小時時間。如果沒有3D打印設備，我們的設計師在加工前必須對自己的設計進行逐一確定，包括生產的交付周期，這自然會消除我們的競爭優勢和前進速度。

 ——Bassel Ghazali，TBRe業務經理

  挑戰

The Challenge

通過3D打印最終用途組件實現輕量化生產并提高性能

自從擁有了Markforged 3D打印機，改變了TBRe原有的設計和生產過程，利用Markforged CFR（連續纖維增強）技術，生產出用于最終用途的功能部件，且強度可媲美金屬。

3D打印三腳架固定器

通過持續的設計改進，讓TBRe能夠以更快地速度制造更復雜的零件，生產出性能更好的方程式賽車。

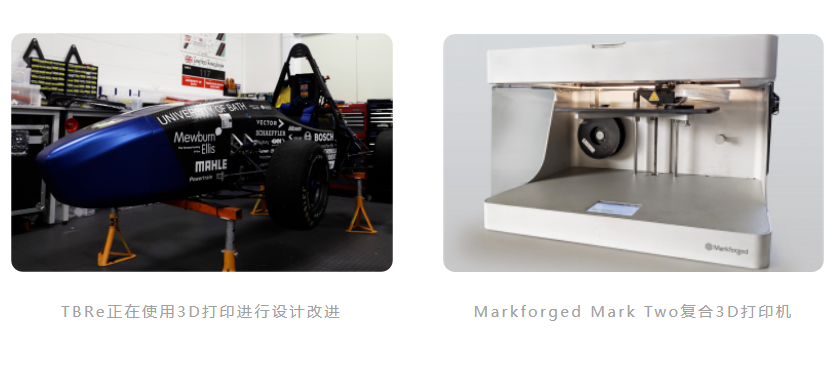

有了Markforged 3D打印設備，團隊就可以自由地進行更好的設計實驗，通過制造原型和最終結構組件來縮短和改進設計工作流程。

解決方案

The Solution

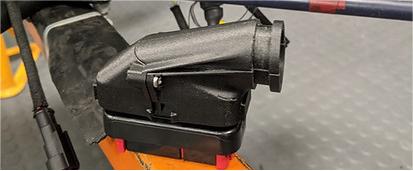

連接器外殼

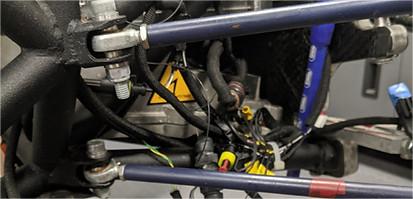

此前，該車有很多布線暴露，導致經常發生電氣問題，如今用Onyx打印了一個外殼，這種外殼可整齊地容納電線，同時還防水，可保護它們免受暴露和潛在損壞。

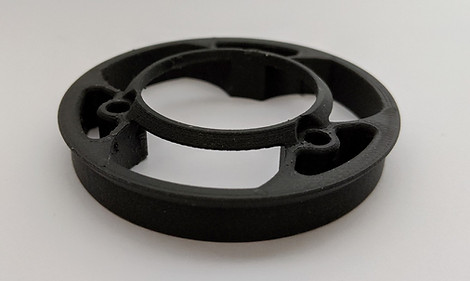

三腳架固定器

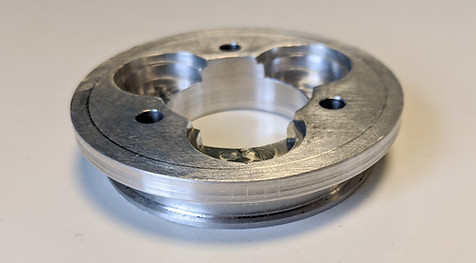

三腳架固定器是安裝在后橋上的四個部件之一，構成傳動系系統的一部分。保持器可將三腳架接頭保持在其外殼內，過去這個零件是用鋁合金加工而成?，F(xiàn)在保持器是用3D打印碳纖維制造，該部件經過重新設計，重量從過去的88克減少到8.8克。

子包裝套管

外殼內裝有電池（每輛車6個）。以前，外殼是用丙烯酸激光切割，并添加化學蝕刻銅組裝而成?，F(xiàn)在，外殼是用3D打印Onyx制成，可以更好地使空氣流向電池。此外，在打印過程中也可嵌入螺母，從而獲得更堅固的外殼。3D打印的外殼結構堅固、重量輕，重量從70公斤減輕到35公斤。Markforged設備不僅可以用于制造汽車上的部件，還可用于傳統加工無法制造的定制工具及焊接夾具。

THE END

購買Markforged 3D打印機的目的是能夠更快地生產出堅固的（結構和形狀與之配合）零件。在這樣一個快節奏的競爭中，為了保持競爭優勢，設計的快速轉變和發展是關鍵。Markforged的3D打印機讓設計團隊可以輕松自由地進行設計，以進行更好的測試，縮短工作流程?，F(xiàn)在，該團隊將從汽車的設計考慮，并直接使用3D打印組件。由于故障成本低，設計師可在幾個小時內就完成設計+打印工作，立刻測試新零件，以在最后階段進行迭代生產。

這項技術使團隊能夠?qū)Ｗ⒂诟倪M(jìn)汽車的多個方面部件，而不是改造現有的機械零件。3D打印還減少了對外部供應商和機械師的依賴，過去需要1-2周時間才可以完成，如今只需幾個小時，將生產速度提高90%。

3D打印超越傳統制造業

Markforged的3D打印機超越了傳統制造工藝，讓我們能夠更快地生產出更好的零部件。團隊可以在無限制的生產設計中承擔更多風險，這意味著我們不再依賴機器車間的時間表。3D打印機改變了我們的工作流程，現在沒有它，我們的生活將很艱難！

——Bassel Ghazali，TBRe業務經理
