盡管傳統的金屬3D打印工藝仍不足以大規模采用，但金屬熔絲加工（金屬FFF）工藝已經做到了易于獲取、價格實惠且易于使用。從汽車到航空航天，各個行業都已開始采用這種適應性極佳的技術來生產廣泛的功能性零件?；诮饘僮⑸涑尚?(MIM) 的金屬FFF工藝分為三步：打印、脫脂和燒結。Markforged打造了整套系統，使該過程易于上手，可供所有人使用。

本文深入探討金屬FFF工藝，介紹Markforged的金屬FFF方法以及使用該技術時的注意事項。

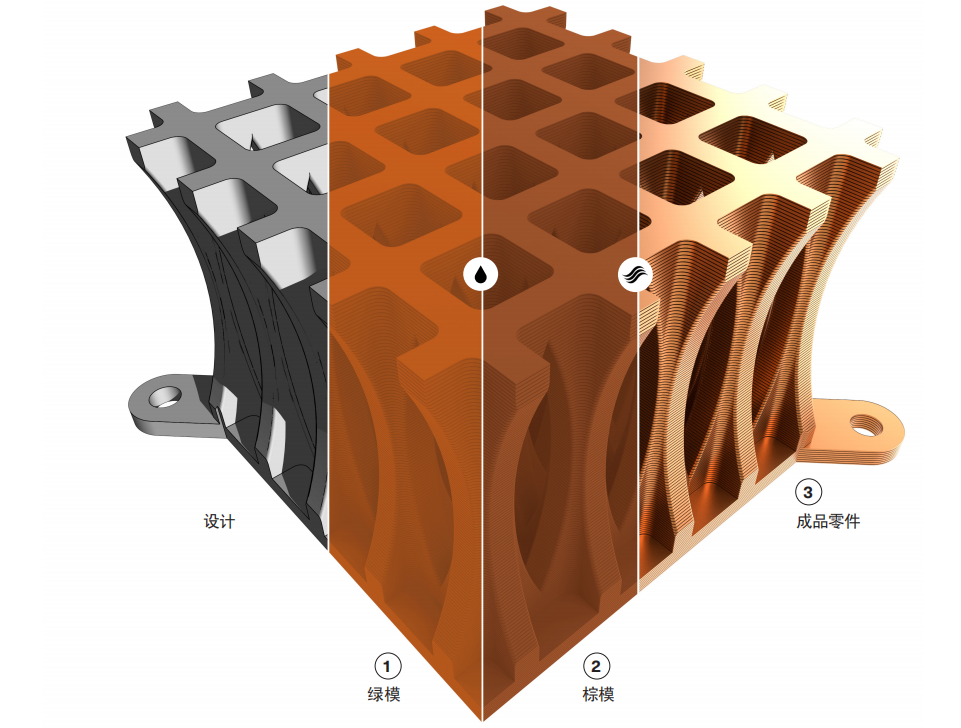

金屬FFF 3D打印機是高度專業化的打印機，針對打印MIM原料進行了優化。打印機并不是直接打印金屬零件成品，而是先生產岀綠模，然后再進行脫脂和燒結，最后形成成品。綠模始終要比最終零件尺寸大15-20%，以解決燒結過程中可重復和可預測的收縮。

FFF 3D打印的三步驟

①打印

通過將塑料中的金屬粉末粘結劑逐層打印以形成零件形狀。零件按比例放大以補償燒結過程中的收縮，打印完后的零件稱為綠模。

②脫脂

打印后，將綠模放入清洗機，使用有機溶劑溶解大部分塑料粘結材料。經過清洗后，這些零件稱為棕模。

③燒結

將清洗后的棕模放入燒結爐中，按照特定材料的型材進行加熱，首先燒掉殘留的粘結劑，然后固化金屬粉末得到最終成品。

Markforged的金屬FFF打印機使用與傳統FFF打印機幾乎相同的流程，不同之處在于，使用真空吸力固定的打印紙代替了傳統的打印底板。

用戶采取的步驟包括：

+ 在軟件平臺上對零件切片；

+ 將真空固定的打印紙放在打印底板上；

+ 開始打印過程；

+ 打印完成后，從打印紙上把綠模拿下來。

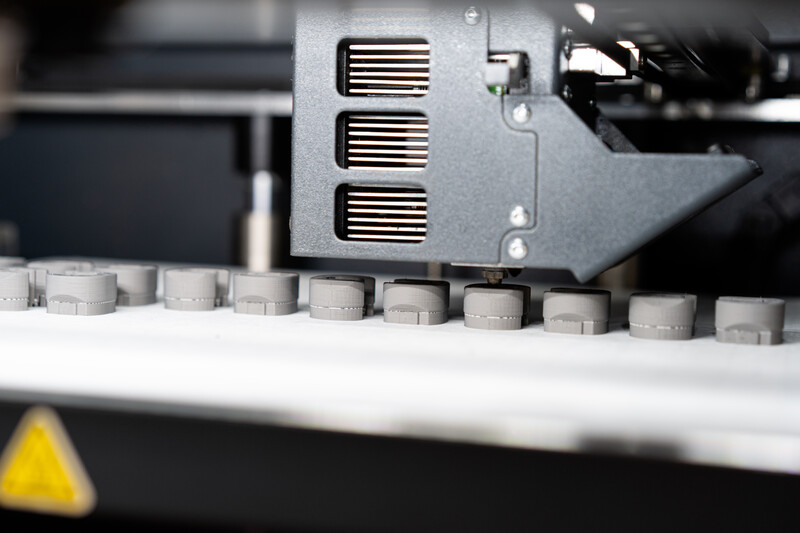

使用MIM原料優化的雙重?cái)D岀機

雙噴頭設備在3D打印中很常見，但是金屬FFF打印機采用了不同的方式進行優化：一個噴嘴中使用MIM金屬線材，另一個噴嘴中使用陶瓷隔離線材。

一個擠出噴嘴專為打印MIM金屬材料而設計，其材料是由塑料粘結材料和金屬粉末組合而成，這種材料形成零件本身以及支撐和Raft（打印底座）。Markforged的金屬3D打印機可打印目前提供六種不同的金屬材料：17-4PH不銹鋼、H13模具鋼、純銅、鎳基合金625、A2模具鋼和D2模具鋼。

另一個噴嘴打印陶瓷隔離材料，該材料在零件與支撐/Raft之間提供隔離層。在這個過程中，隔離材料至關重要。沒有隔離材料就無法打印需要支撐的零件。燒結過程將陶瓷變?yōu)榉勰┬螒B(tài)，使得零件可以輕松地與支撐結構分離。

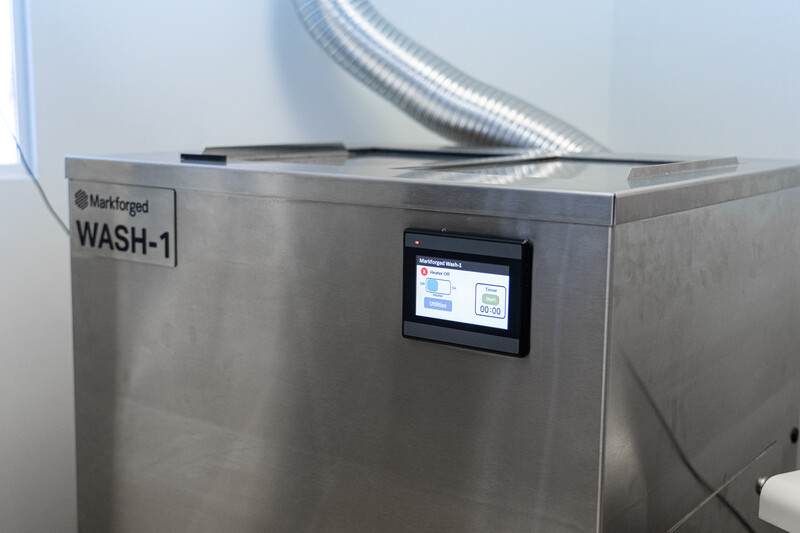

脫脂步驟可以去除大部分粘結材料，得到一個可供燒結的棕模。首先將綠模放入清洗機的加熱溶劑中，使用脫脂溶液可以溶解主要粘合材料。Markforged金屬FFF機器使用的脫脂機是Wash-1，它主要使用Opteon SF-79作為溶劑，這是一種高性能的溶液，以可持續的環保方式實現出色的清潔能力、更高的效率和安全性。

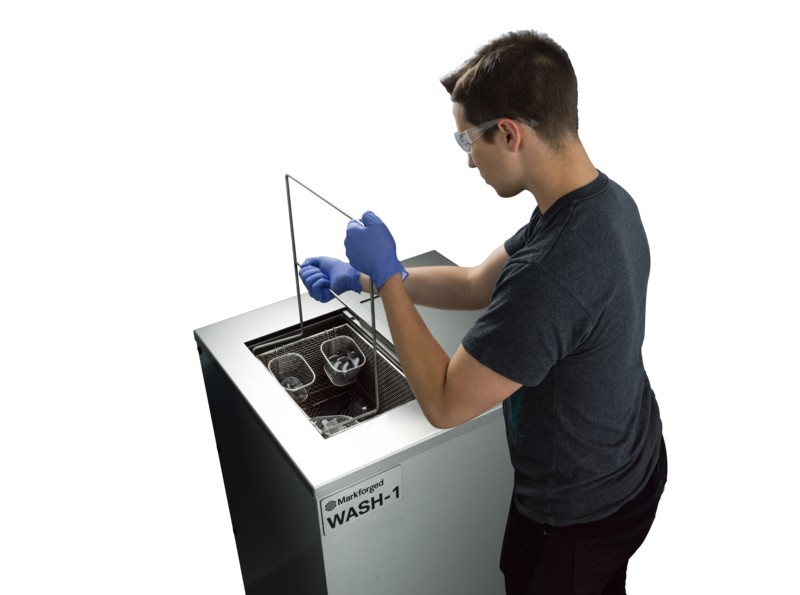

使用金屬FFF脫脂系統

金屬FFF脫脂機使用起來非常簡單，只需要基本的PPE（即安全眼鏡、復合膜手套）即可。

用戶采取的步驟包括：

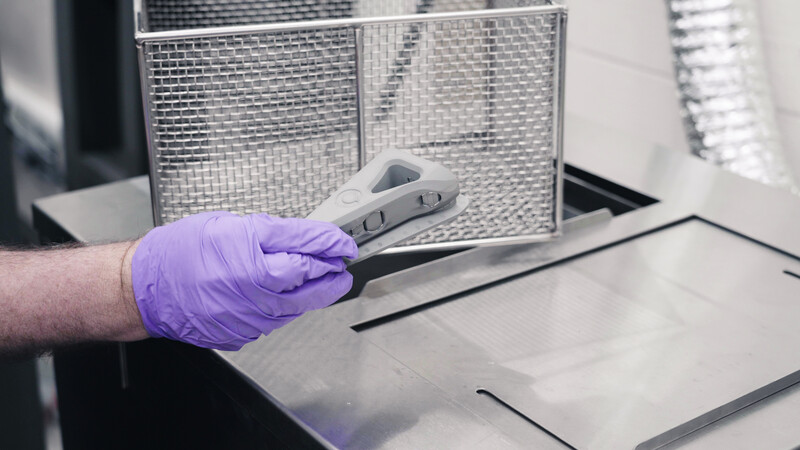

+ 將綠模放到清洗籃中，將其與溶劑一起放入機器中，然后蓋上蓋子；

+ 經過指定的清洗時間之后，打開蓋子，然后從清洗籃中取出零件；

+ 將零件放到清洗機的空氣干燥格中；

+ 待零件干燥后，從清洗機中取出零件。

那么，零件在清洗過程中發生了什么？脫脂溶劑溶解綠模中的主要粘結材料，在它溶解粘結材料時，溶劑會打開微型流體通道，這讓溶劑能夠流入更深并溶解更多粘結材料。

金屬FFF脫脂注意事項：

在此部分中，我們將介紹與零件厚度、實心與閉孔填充物以及環境健康安全性有關的注意事項。

1）零件厚度——清洗時間與零件的最大厚度有關，與零件的尺寸或重量無關。為了確定厚度，我們使用內切圓法確定可以完全擬合到零件邊界的最大球體直徑。

2）實心與閉孔內部填充——清洗時間與固體零件厚度成指數關系，從而限制了最大零件尺寸。因此，實心零件建議較小或具有較薄的特征。通過使用閉孔內部填充的選項，您可以打印較大和較厚的零件，同時保持可控的清洗時間。

3）EHS注意事項——脫脂系統相當簡單，而且可以安全操作。它們通常連接到房屋通風系統，主要溶劑Opteon SF-79在業內廣泛使用，不過也可以使用其他溶劑。在機器運行期間，用戶的接觸水平限制在遠低于OSHA建議的水平。在基本操作中，實際接觸量比建議水平低40倍，即使在最大接觸量下也要低2倍以上，Opteon SF-79也被歸類為不易燃液體。

作為主要脫脂步驟的溶劑池與熔爐

雖然MIM零件的脫脂過程可以完全在燒結爐中完成，但這種方法也帶來了一些挑戰，其影響之一是時間，據MIM零件脫脂和燒結工藝知名專家Randall German表示，采用燒結方式的脫脂工藝比采用溶劑的脫脂工藝要慢6到10倍。此外，隨著零件尺寸的增加，僅使用燒結爐時，脫脂周期的時間呈指數級增長，這嚴重影響了零件制備時間。

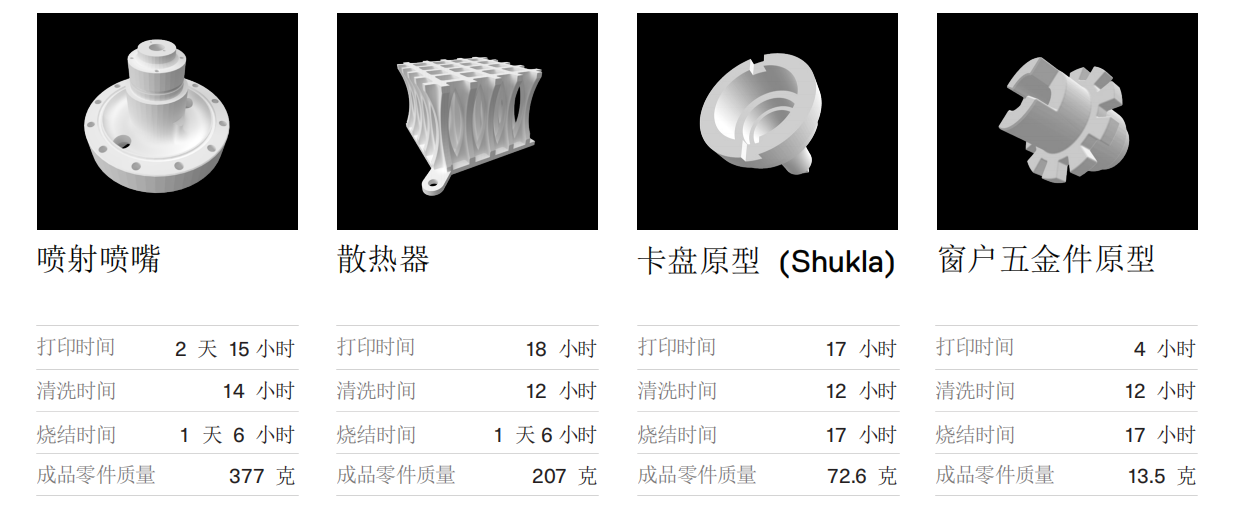

不同零件的生產周期時間

以下，我們將介紹金屬FFF打印工藝中至關重要的最后一步：燒結。

燒結步驟涉及到取岀脫脂步驟中的棕模，燒掉剩余的粘合劑，然后在接近熔化的溫度下燒結零件。所有這些都是在精準控制的氣體環境中完成的。自動化流程極其復雜，需要對高能量環境進行精準控制。

用戶可以遵循以下簡單步驟操作燒結爐：

1. 首先將零件放到底板上；

2. 將底板放入爐中；

3. 關上爐門；

4. 啟動燒結流程；

5. 運行流程直至完成。

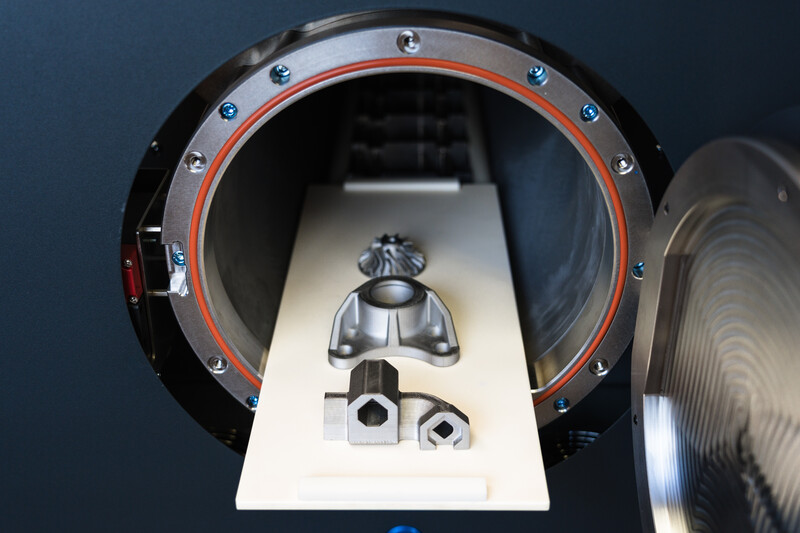

Markforged燒結爐通常在17到30個小時內完成燒結

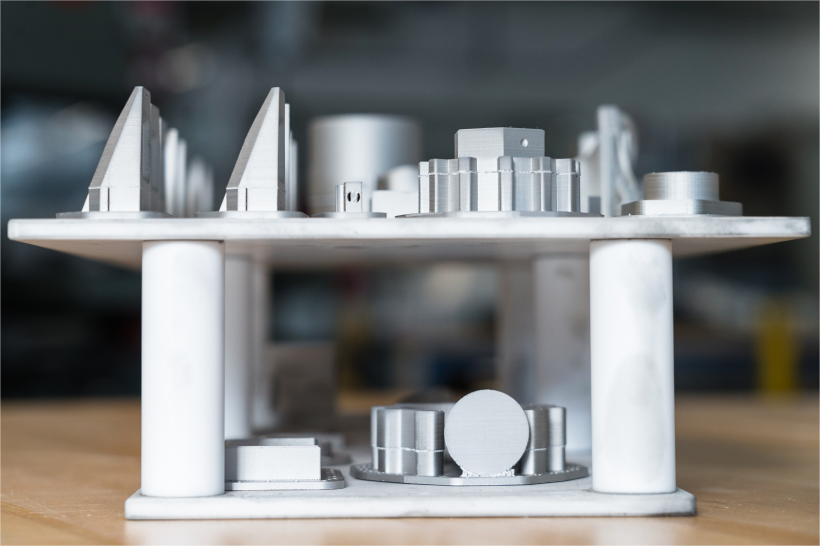

燒結流程涉及幾個關鍵階段：首先，將零件加熱到中間溫度以燒掉剩余的粘結材料；接下來，將零件加熱到燒結溫度，在此溫度下，零件會從較大的綠模或棕模收縮至成品零件尺寸。實心幾何體填入超過95%的孔隙中，閉孔填充物則保留。陶瓷隔離材料會變成粉狀，這使用戶可以輕松地將零件與Raft以及支撐分開。

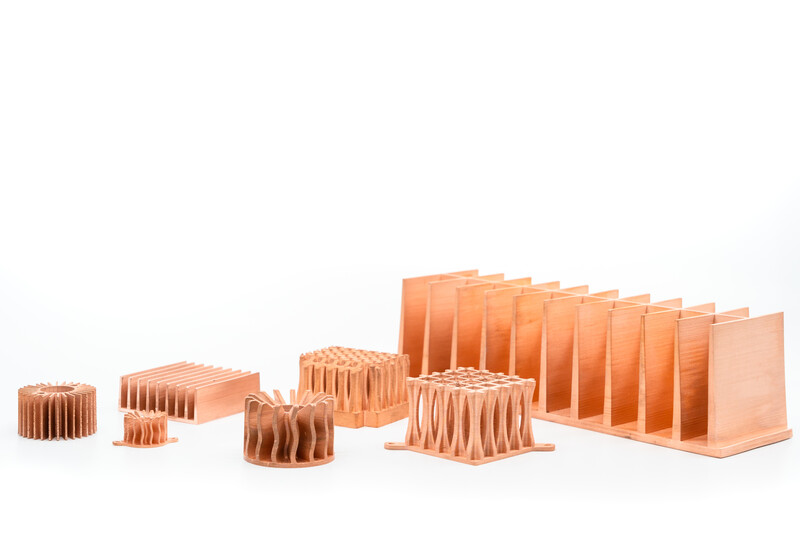

零件在燒結后完全由金屬材料組成,可以按照用戶需求以任何合適方式進行后處理。常見的后處理工藝包括熱處理、表面滾壓拋光和機加工。

Markforged的金屬FFF 3D打印機Metal X目前已具有廣泛的解決方案，提供各種各樣的功能，并且技術相當成熟。Metal X是一款革命性的3D打印機，可打印金屬樹脂混合線材，消除了傳統的金屬3D打印存在的粉塵污染，同時實現了一些新功能，如可進行封閉的三角填充結構打印，降低生產成本并實現輕量化。Metal X操作更加簡便、耐用，是傳統金屬3D打印成本的十分之一，是機械加工或鑄造等傳統制造成本的百分之一，讓用戶可以承擔的起打印費用。Metal X打印系統滿足你從設計到打印完金屬零件的所需要的一切，并且比之前更快，可實現隔天金屬打印。

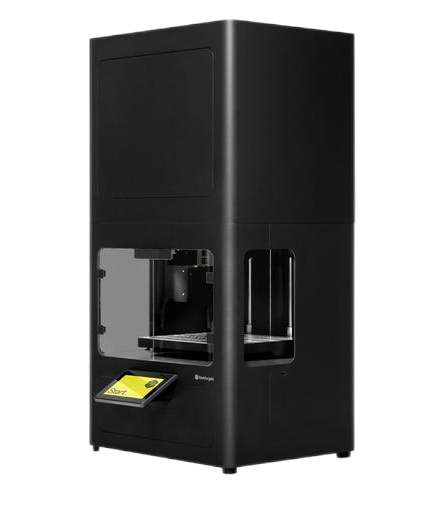

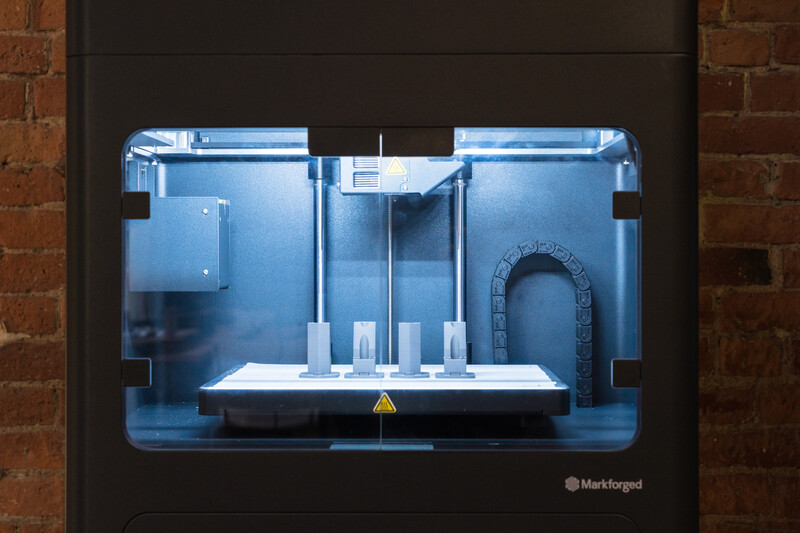

Markforged金屬FFF 3D打印機Metal X

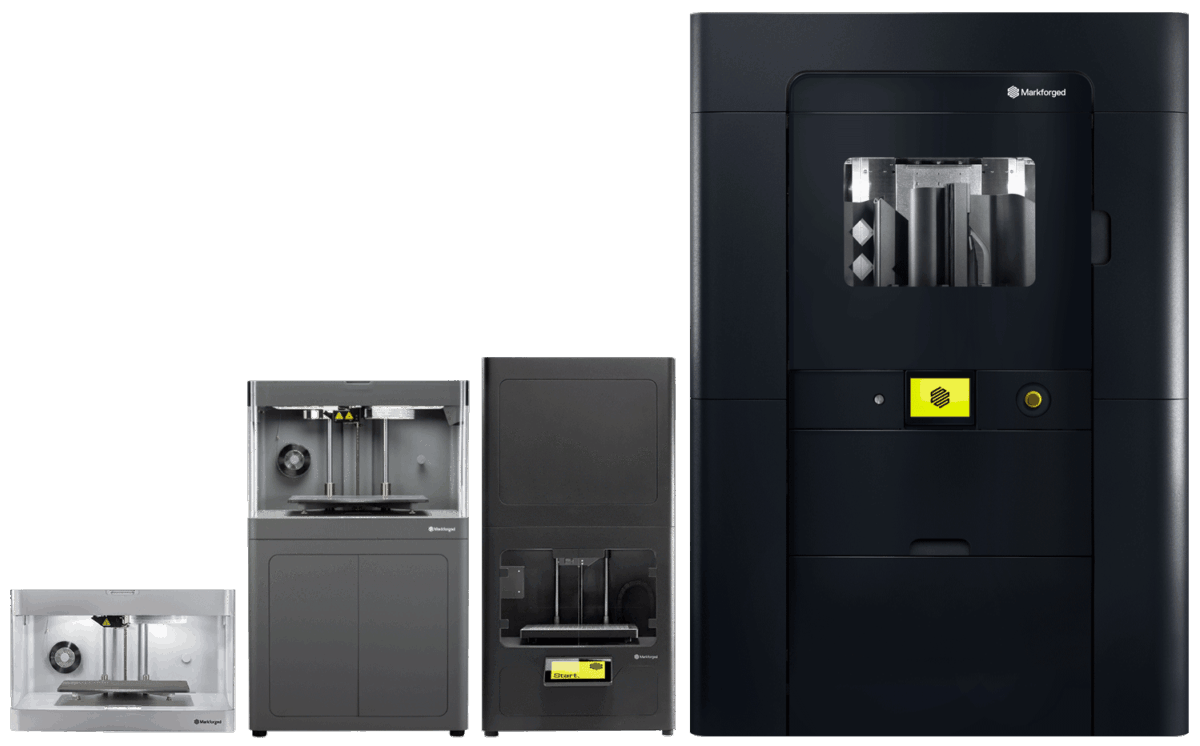

Markforged的Metal X是一種易于獲得的端到端金屬3D打印解決方案，旨在生產高強度金屬零件。Metal X是目前最直觀、最易于使用的金屬3D打印機。在封閉的工作流程中，只需進行簡單的培訓，即可打印從不銹鋼到銅的各種金屬材料。Metal X安全易用，所有制造商均可使用，它的成本比粉末床金屬3D打印系統低5-10倍，并且不需要專門的操作員和粉末管理系統，只需要很少的PPE。Markforged將一流的軟件、材料和先進的運動系統相融合，能夠可靠地交付工業級零件。
