隨著越來越多的用戶采用3D打印技術，該技術在各個領域的影響持續增長，尤其是在醫學領域，相信3D打印人造假肢和外科手術輔助工具早已為人所知。研究人員在制造醫療設備、植入物、假體等方面，取得了長足的進步。

奧地利HAGE公司已與格拉茨大學和萊奧本礦業大學一起，利用高性能PEEK材料成功地打印出顱骨植入物，這是HAGE當前開發的前沿技術IPRINT項目的一部分。

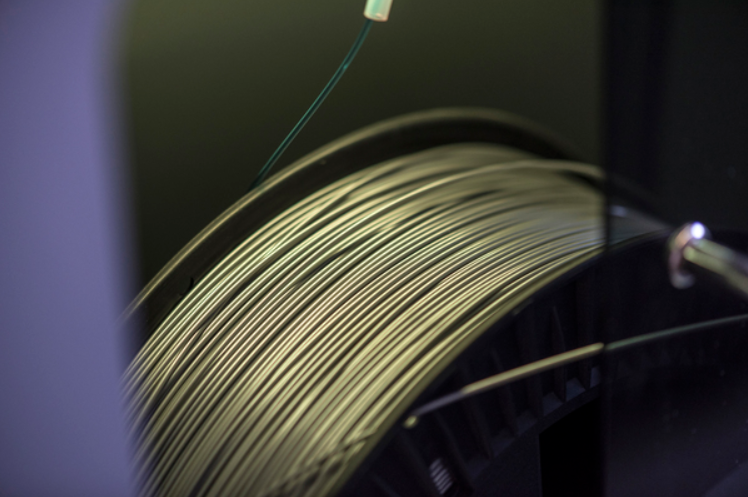

醫療植入物PEEK材料打印技術



醫學上，在頭部受傷或腫瘤切除需要的情況下，需要打開患者頭蓋骨進行手術，手術時會根據患者的CT數據利用塑料精確地研磨出植入物，用于第二次手術。目前，HAGE 3D的研發人員與格拉茨大學和萊奧本礦業大學的科學家們，已經開發出一種新技術，在手術過程中植入物可在HAGE 3D打印設備的系統上直接制造出來。



HAGE3D與格拉茨大學醫學院以及萊奧本礦業大學合作，共同研發這種高度復雜的3D打印系統。它將根據計算機斷層掃描的圖像，在兩到三個小時內創建手術中可隨時使用的植入物。主要使用醫學上準許的高性能塑料PEEK材料進行制造，加工溫度約為400℃。HAGE 140L 3D打印設備可以滿足材料和溫度的需求，在手術中制作合適的植入物。對病人來說好處就是手術只需要做一次。

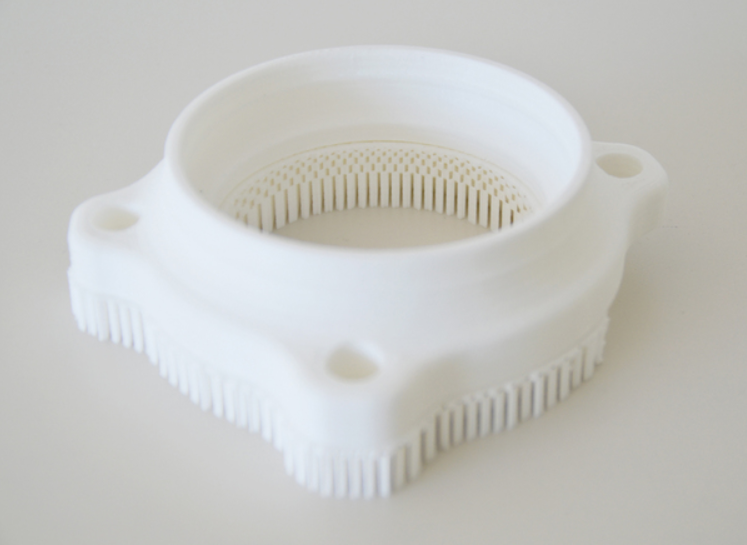

HAGE 3D打印精準的表面質量



HAGE 140L3D打印機成型尺寸高達700 x 500 x 400 mm，成型倉溫度為85°C，亮點是打印頭的溫度可以達到450°C。HAGE 3D打印頭采用水冷保護，而且優化后安全性能更強。與傳統3D打印頭相比，HAGE 3D打印機可以打印更高性能的材料，如PEEK、PET-G等。

HAGE 140L 3D打印機的打印頭是采用了HFFS（高速摩擦喂料系統），使打印速度可達150mm/s，提高了70%。在提高打印精度，同時構建大尺寸模型時，保證打印速度。

HFFS打印頭改進傳統技術，使用新的雙面皮帶傳動系統，主要與特殊材料的擠出過程相關。由于皮帶之間的支撐面長度超過35 mm，可以確保絲材具有較高的摩擦力使材料輸送速度更快。

此外，整個打印頭溫度是熱電耦控制的，為確保工藝的可靠性，打印頭需要恒溫。HFSS內置的水冷系統可以防止材料過早被加熱，粘度發生變化，有助于系統持續進料，保證熔絲的均一性。

HFFS打印頭的另一個特點是內置雙面升降機構和用于自動校準打印臺的高精度傳感器。用戶可以自動校準精度，獲得更好的表面質量。

除了這一醫療項目外， HAGE專業研發團隊還在致力于其他特殊材料的前沿技術開發研究，包括高性能聚合物打印、不銹鋼及陶瓷打印、一體化金屬3D打印等技術，并在在汽車制造、航空航天、模具、醫療等領域，幫助用戶更快捷高效的完成生產。
